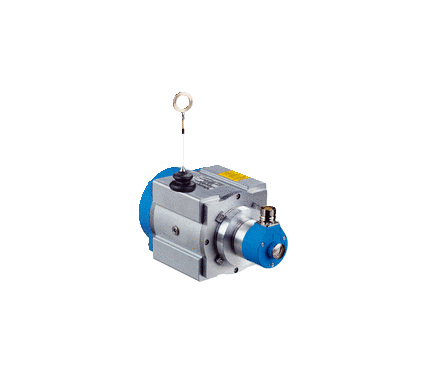

BTF13-A1AM1020

Vaijerivetoanturi, 10m

Tuotenro: 1034301

  • Mittausalue: 0 m … 10 m
  • Tietoliikenneliitäntä: SSI
  • Syöttöjännite: 10 V … 32 V
  • Liitäntätyyppi: Urosliitin, M23, 12-napainen, Säteissuuntainen
  • Asennettu anturi: ATM60 SSI, ATM60-A1A0-K19, 1034294
  • Asennettu mekaniikka: MRA-F130-110D2, 6028627
  • Ohjelmoitava/parametroitava
  • Suorituskyky – BTF
    Mitta-alue 0 m … 10 m
    Enkooderit Absoluuttianturit
    Resoluutio (vaijeriveto + anturi) 0,04 mm 1) 2)
    Toistotarkkuus ≤ 1,5 mm 3)
    Lineaarisuus ≤ ± 2 mm 3)
    Hystereesi ≤ 3 mm 3)
    • 1) Kuvatut arvot ovat pyöristettyjä arvoja.
    • 2) Malliesimerkki: BTF08, jossa PROFINET: 200 mm (vaijerivetopituus kierrosta kohden – ks. mekaaniset tiedot): 262.144 (asemamäärä kierrosta kohden) = 0,001 mm (yhdistelmän vaijeriveto + anturi resoluutio).
    • 3) Arvo viittaa vaijerivetomekaniikkaan.
  • Liitännät – BTF
    Tietoliikenneliitäntä SSI
    Ohjelmoitava/parametroitava
  • Sähköiset tiedot – BTF
    Liitäntätyyppi Urosliitin, M23, 12-napainen, Säteissuuntainen
    Syöttöjännite 10 V … 32 V
    Tehonkulutus ≤ 0,8 W (ilman kuormaa)
    MTTFd: vaarallinen keskimääräinen vikaantumisaika 150 vuotta (EN ISO 13849-1) 1)
    • 1) Tässä on kysymyksessä vakiotuote, eikä mikään konedirektiivin mukainen turvakomponentti. Laskenta perustuu rakenneosien nimelliskuormitukseen, keskimääräiseen ympäristölämpötilaan 40 °C, käyttötiheyteen 8760 h/a. Kaikkia elektronisia vikoja pidetään vaarallisina vikoina. Katso lisätietoja asiakirjasta nro 8015532.
  • Mekaaniset tiedot – BTF
    Paino 4 kg
    Materiaali, mittausvaijeri Erittäin joustava teräspunos 1.4401 ruostumaton teräs V4A
    Paino (mittausvaijeri) 7,1 g/m
    Materiaali, kotelo, vaijerivetomekaniikka Alumiini (eloksoitu), muovi
    Jousen palautusvoima 10 N … 20 N 1)
    Vaijerin pituus kierrosta kohden 332,4 mm
    Vaijerivetomekaniikan käyttöikä Typ. 1.000.000 Syklit 2) 3)
    Todellinen vaijerivetopituus 10,2 m
    Vaijerin kiihtyvyys 40 m/s²
    Säätönopeus 8 m/s
    Asennettu anturi ATM60 SSI, ATM60-A1A0-K19, 1034294
    Asennettu mekaniikka MRA-F130-110D2, 6028627
    • 1) Nämä arvot mitataan ympäristölämpötilassa 25 °C. Muissa lämpötiloissa voi ilmetä poikkeavuuksia.
    • 2) Keskiarvot, jotka riippuvat kuormituksen tyypistä.
    • 3) Käyttöikä riippuu kuormituksen tyypistä. Vaikuttavia tekijöitä ovat: ympäristöolosuhteet, asennustilanne, käytetty mitta-alue, liikenopeus sekä kiihdytys.
BTF13-A1AM1020 HighLine vaijerivetoanturit
