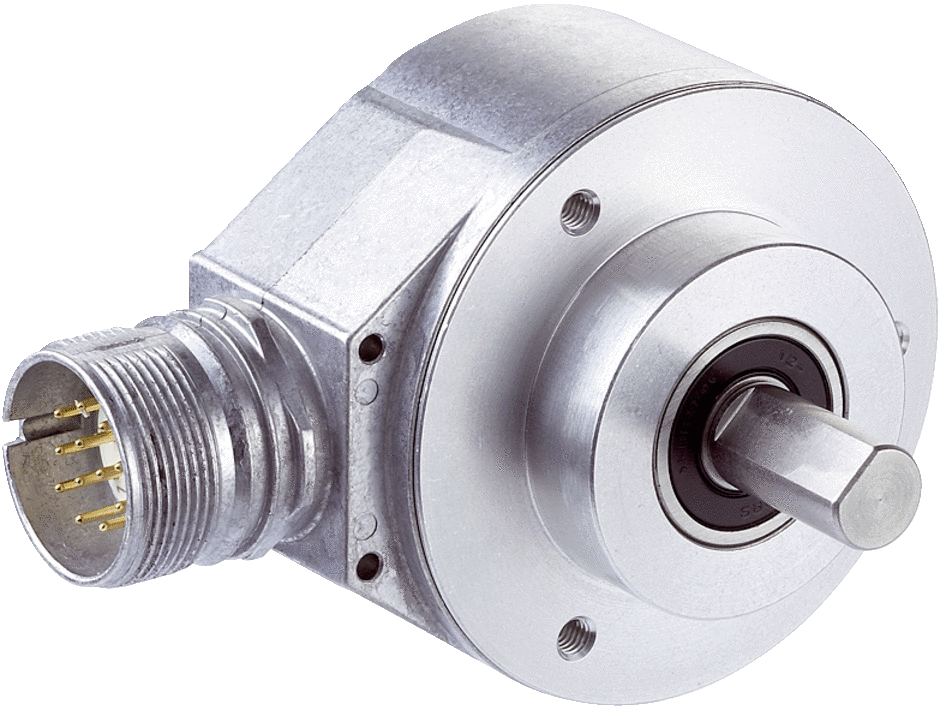

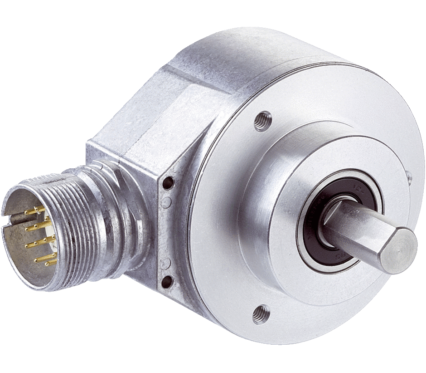

AFM60B-S4AA004096

Absoluuttianturi

Tuotenro: 1037777

  • Monikierrosmalli
  • Resoluutio enint.: 12 bit x 12 bit (4.096 x 4.096)
  • Mekaaninen rakenne: Akseli keskiölaippa 10 mm x 19 mm
  • Tietoliikenneliitäntä: SSI, ei ohjelmoitavissa
  • Liitäntätyyppi: Urosliitin, M23, 12-napainen, Säteissuuntainen
  • Suorituskyky
    Resoluutio maks. (asemamäärä kierrosta kohden x kierrosten lukumäärä) 12 bit x 12 bit (4.096 x 4.096)
    Virherajat G 0,05° 1)
    Toistostandardipoikkeama σr 0,002° 2)
    • 1) Standardin DIN ISO 1319-1 mukaan, ylä- ja alavirherajan arvot riippuvat asennustilanteesta, annettu arvo viittaa symmetriseen tilanteeseen, eli poikkeama ylöspäin- ja alaspäin-suuntaan on sama.
    • 2) Standardin DIN ISO 55350-13 mukaan; 68,3 % mitatusta arvosta on ilmoitetun alueen sisällä.
  • Liitännät
    Tietoliikenneliitäntä SSI
    Alustusaika 50 ms 1)
    Asemanmuodostusaika < 1 µs
    SSI
    Koodityyppi Gray
    Koodien kulku parametroitavissa CW/CCW (V/R̅) parametroitavissa
    Toistotaajuus ≤ 2 MHz 2)
    Set (elektroninen säätö) High-aktiivinen (L = 0 – 3 V, H = 4,0 – Us V)
    Myötä-/vastapäivään (vaihejärjestys pyörimissuuntaan) Low-aktiivinen (L = 0 – 1,5 V, H = 2,0 – Us V)
    Sin/Cos
    Kuormavastus ≥ 120 Ω
    • 1) Tämän ajan jälkeen voidaan lukea voimassa olevat asemat.
    • 2) Minimaalinen, LOW-taso (Clock+): 250 ns.
  • Sähköiset tiedot
    Liitäntätyyppi Urosliitin, M23, 12-napainen, Säteissuuntainen
    Syöttöjännite 4,5 … 32 V DC
    Tehonkulutus ≤ 0,7 W (ilman kuormaa)
    Napaisuussuoja
    MTTFd: vaarallinen keskimääräinen vikaantumisaika 250 vuotta (EN ISO 13849-1) 1)
    • 1) Tässä on kysymyksessä vakiotuote, eikä mikään konedirektiivin mukainen turvakomponentti. Laskenta perustuu rakenneosien nimelliskuormitukseen, keskimääräiseen ympäristölämpötilaan 40 °C, käyttötiheyteen 8760 h/a. Kaikkia elektronisia vikoja pidetään vaarallisina vikoina. Katso lisätietoja asiakirjasta nro 8015532.
  • Mekaaniset tiedot
    Mekaaninen rakenne Akseli, keskiölaippa
    Akselin läpimitta 10 mm
    Akselin pituus 19 mm
    Paino 0,3 kg 1)
    Materiaali, akseli Ruostumaton teräs
    Materiaali, laippa Alumiini
    Materiaali, kotelo Painevalettua alumiinia
    Käynnistysmomentti < 0,5 Ncm, +20 °C 2) 2)
    Käyttövääntömomentti < 0,3 Ncm, +20 °C 2) 2)
    Sallittu akselikuormitus 80 N / Säteissuuntainen

    40 N / Päittäissuuntainen

    Roottorin hitausmomentti 6,2 gcm²
    Laakerin käyttöikä 3,0 x 10^9 kierrosta
    Kulmakiihtyvyys + 500.000 rad/s²
    Pyörimisnopeus ≤ 9.000 min⁻¹ 3)
    • 1) Viitaten laitteisiin, joissa on urosliitin.
    • 2) 20 °C:n lämpötilassa.
    • 3) Huomioi oma lämpeneminen 3,3 K / 1.000 min⁻¹ käyttölämpötila-aluetta mitoitettaessa.
