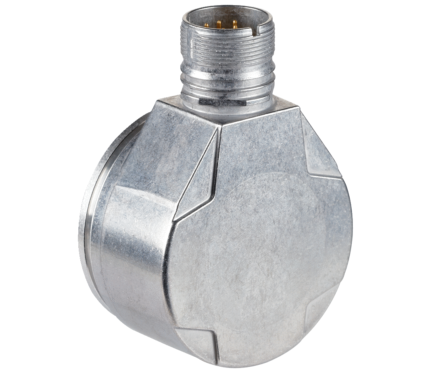

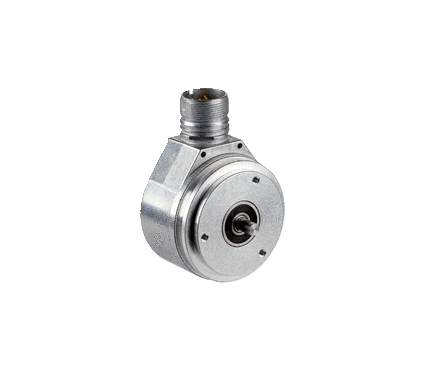

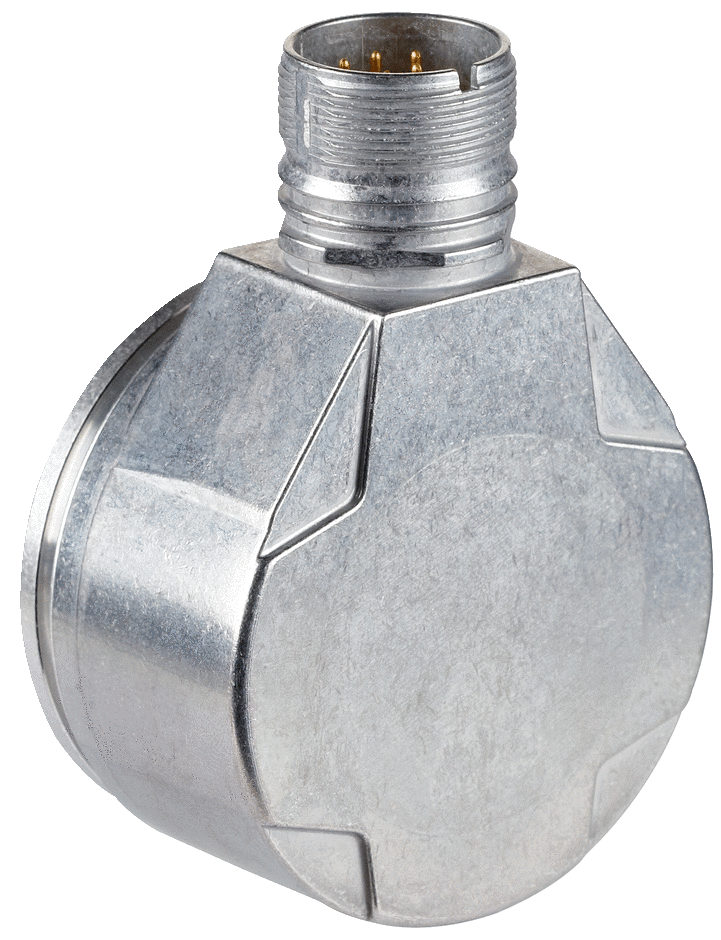

DFS60B-S1PA10000

Pulssianturi

Tuotenro: 1036755

  • Mekaaninen rakenne: Akseli servolaippa 6 mm x 10 mm
  • Tietoliikenneliitäntä: 4,5 V … 32 V, TTL, HTL, Ohjelmoitava
  • Liitäntätyyppi: Urosliitin, M23, 12-napainen, Säteissuuntainen
  • Pulssia kierrosta kohden: 10.000
  • Suorituskyky
    Pulssia kierrosta kohden 10.000 1)
    Mittavaihe 90° sähköinen/pulssia kierrosta kohden
    Mittavaihepoikkeama ei-binääreillä asemamäärillä ± 0,01°
    Virherajat ± 0,05°
    • 1) Ks. maksimaalinen kierroslukutarkastelu.
  • Liitännät
    Tietoliikenneliitäntä Inkrementaalinen
    Tiedonsiirtoliitännän yksityiskohdat TTL / HTL
    Tehdasasetus Tehtaalla asetettu lähtötaso TTL
    Signaalikanavien määrä 6-kanavainen
    Ohjelmoitava/parametroitava
    Alustusaika 32 ms 1)

    30 ms

    Lähtötaajuus ≤ 600 kHz
    Kuormitusvirta ≤ 30 mA
    Tehonkulutus ≤ 0,7 W (ilman kuormaa)
    • 1) Mekaanisella nollapulssileveydellä.
  • Sähköiset tiedot
    Liitäntätyyppi Urosliitin, M23, 12-napainen, Säteissuuntainen
    Syöttöjännite 4,5 … 32 V
    Referenssisignaali, lukumäärä 1
    Referenssisignaali, sijainti 90°, sähköinen, riippuvainen A:n ja B:n pituudesta
    Napaisuussuoja
    Lähtöjen oikosulkukestävyys ✔ 1) 2)
    MTTFd: vaarallinen keskimääräinen vikaantumisaika 300 vuotta (EN ISO 13849-1) 3)
    • 1) Ohjelmointi TTL jännitteellä ≥ 5,5 V: oikosulku toista kanavaa tai GND vasten sallittu enintään 30 s.
    • 2) Ohjelmointi HTL tai TTL jännitteellä ≥ 5,5 V: oikosulku toista kanavaa tai GND vasten sallittu enintään 30 s.
    • 3) Tässä on kysymyksessä vakiotuote, eikä mikään konedirektiivin mukainen turvakomponentti. Laskenta perustuu rakenneosien nimelliskuormitukseen, keskimääräiseen ympäristölämpötilaan 40 °C, käyttötiheyteen 8760 h/a. Kaikkia elektronisia vikoja pidetään vaarallisina vikoina. Katso lisätietoja asiakirjasta nro 8015532.
  • Mekaaniset tiedot
    Mekaaninen rakenne Akseli, servolaippa
    Akselin läpimitta 6 mm
    Akselin pituus 10 mm
    Paino + 0,3 kg
    Materiaali, akseli Ruostumaton teräs
    Materiaali, laippa Alumiini
    Materiaali, kotelo Painevalettua alumiinia
    Käynnistysmomentti 0,5 Ncm (+20 °C)
    Käyttövääntömomentti 0,3 Ncm (+20 °C)
    Sallittu akselikuormitus radiaalisesti/aksiaalisesti 80 N (Säteissuuntainen)

    40 N (Päittäissuuntainen)

    Pyörimisnopeus ≤ 9.000 min⁻¹ 1)
    Roottorin hitausmomentti 6,2 gcm²
    Laakerin käyttöikä 3,6 x 10^10 kierrosta
    Kulmakiihtyvyys ≤ 500.000 rad/s²
    • 1) Huomioi oma lämpeneminen 3,3 K / 1.000 min⁻¹ käyttölämpötila-aluetta mitoitettaessa.
