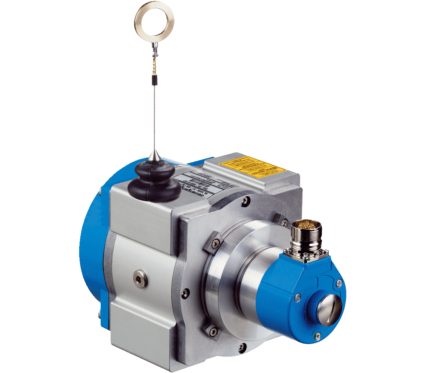

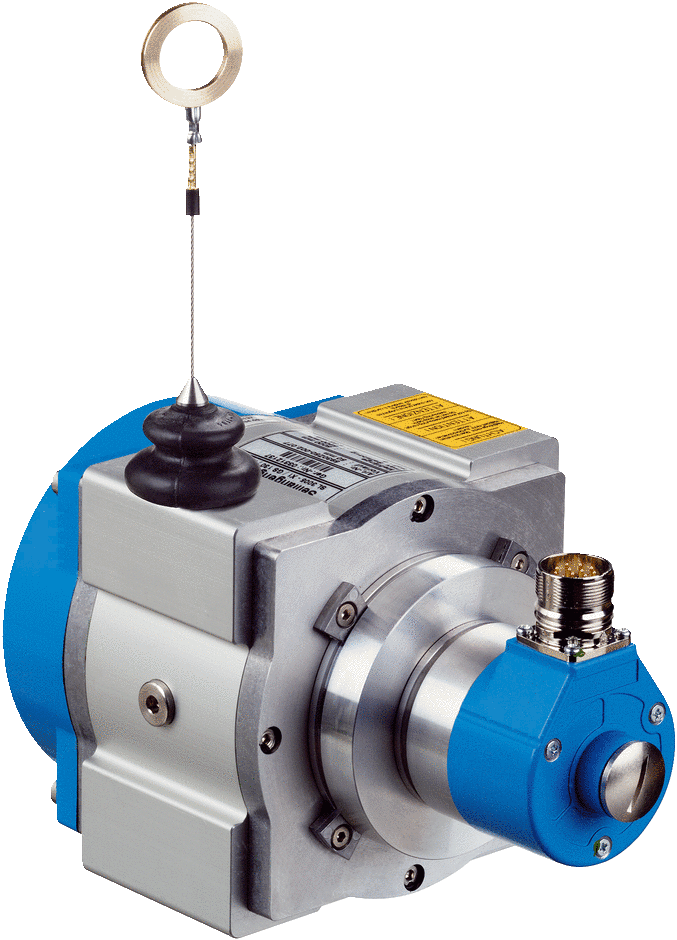

Suorituskyky – BTF
Mitta-alue 0 m … 5 m Enkooderit Absoluuttianturit Resoluutio (vaijeriveto + anturi) 0,04 mm 1) 2) Toistotarkkuus ≤ 1 mm 3) Lineaarisuus ≤ ± 2 mm 3) Hystereesi ≤ 2 mm 3) - 1) Kuvatut arvot ovat pyöristettyjä arvoja.
- 2) Malliesimerkki: BTF08, jossa PROFINET: 200 mm (vaijerivetopituus kierrosta kohden – ks. mekaaniset tiedot): 262.144 (asemamäärä kierrosta kohden) = 0,001 mm (yhdistelmän vaijeriveto + anturi resoluutio).
- 3) Arvo viittaa vaijerivetomekaniikkaan.
-
Liitännät – BTF
Tietoliikenneliitäntä SSI Ohjelmoitava/parametroitava ✔
-
Sähköiset tiedot – BTF
Liitäntätyyppi Urosliitin, M23, 12-napainen, Säteissuuntainen Syöttöjännite 10 V … 32 V Tehonkulutus ≤ 0,8 W (ilman kuormaa) MTTFd: vaarallinen keskimääräinen vikaantumisaika 150 vuotta (EN ISO 13849-1) 1) - 1) Tässä on kysymyksessä vakiotuote, eikä mikään konedirektiivin mukainen turvakomponentti. Laskenta perustuu rakenneosien nimelliskuormitukseen, keskimääräiseen ympäristölämpötilaan 40 °C, käyttötiheyteen 8760 h/a. Kaikkia elektronisia vikoja pidetään vaarallisina vikoina. Katso lisätietoja asiakirjasta nro 8015532.
-
Mekaaniset tiedot – BTF
Paino 3,3 kg Materiaali, mittausvaijeri Erittäin joustava teräspunos 1.4401 ruostumaton teräs V4A Paino (mittausvaijeri) 7,1 g/m Materiaali, kotelo, vaijerivetomekaniikka Alumiini (eloksoitu), muovi Jousen palautusvoima 15 N … 20 N 1) Vaijerin pituus kierrosta kohden 334,1 mm Vaijerivetomekaniikan käyttöikä Typ. 1.000.000 Syklit 2) 3) Todellinen vaijerivetopituus 5,2 m Vaijerin kiihtyvyys 70 m/s² Säätönopeus 8 m/s Asennettu anturi ATM60 SSI, ATM60-A1A0-K19, 1034294 Asennettu mekaniikka MRA-F130-105D2, 6028626 - 1) Nämä arvot mitataan ympäristölämpötilassa 25 °C. Muissa lämpötiloissa voi ilmetä poikkeavuuksia.
- 2) Keskiarvot, jotka riippuvat kuormituksen tyypistä.
- 3) Käyttöikä riippuu kuormituksen tyypistä. Vaikuttavia tekijöitä ovat: ympäristöolosuhteet, asennustilanne, käytetty mitta-alue, liikenopeus sekä kiihdytys.
