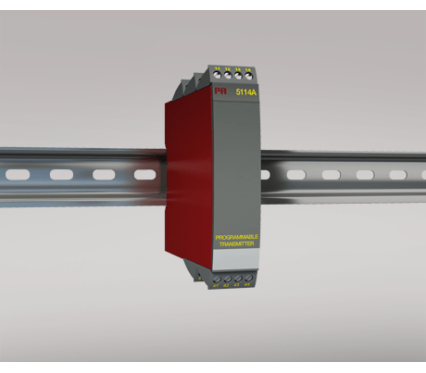

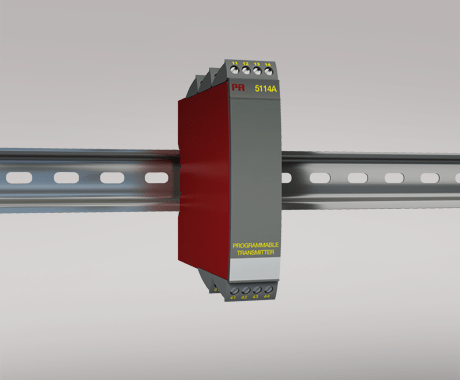

5114A

Ohjelmoitava vahvistin

  • RTD-, TE-, mV-, lineaarinen vastus-, mA- ja V-tulo
  • 3-suuntainen galvaaninen erotus 3,75 kVAC
  • Virta- ja jännitelähdöt
  • Universaali apujännite
  • 1- tai 2-kanavainen
  • 2-johdinpiirin syöttö > 17,1 V

Erityisominaisuudet

  • 5114 konfiguroidaan PReset-ohjelmalla Loop Link -kommunikointilaitteen avulla.

Sovellukset

  • Tulo asetetaan siirrettävällä oikosulkupalalla virta/jännite- tai lämpötilatuloksi.
  • Ohjelmoitavat tulot: virta (0…100 mA) ja jännite (0…250 VDC).
  • Linearisoitu, elektroninen lämpötilamittaus.
  • Lineaarisen vastusmuutoksen mittaus esim. solenoideilta ja läppäventtiileiltä tai lineaariliikkeeseen liitetyiltä potentiometreiltä.
  • 2-johdinpiirin syöttö 17,1 VDC ja potentiometrin syöttö 2,5 VDC.
  • 4- tai 3-johdinliitäntä automaattisella kaapelikompensoinnilla tai 2-johdinliitäntä ohjelmoitavalla kaapelikompensoinnilla.
  • Ohjelmoitava anturivian ilmaisu, myös NAMUR NE43 -arvoilla.

Tekniset ominaisuudet

  • Aktiivinen tai passiivinen virtalähtö ja valittava jännitelähtö.
  • Piirien erottelu PELV/SELV-asennuksissa.
5114A 5114 Product manual
