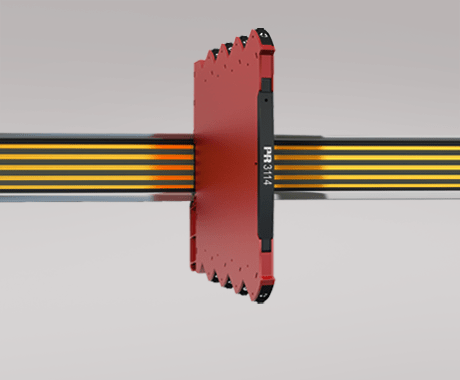

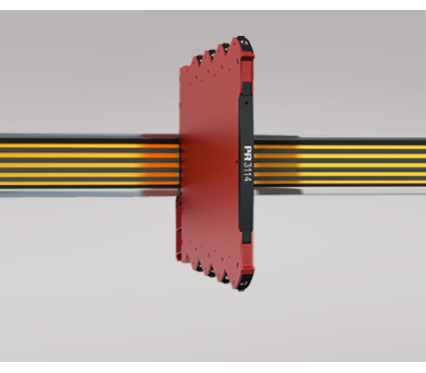

3114

Ohjelmoitava vahvistin

  • RTD-, TE-, ohm-, potentiometri-, mA- ja V-tulo
  • Kapea kotelo 6 mm
  • 2-johdinpiirin syöttö > 15 V
  • Virta- ja jännitelähdöt
  • Voidaan syöttää erikseen tai asentaa PR9400 Power Rail -tehonsyöttökiskoon

Sovellukset

  • Linearisoitu, elektroninen lämpötilamittaus RTD- tai TE-anturilla.
  • Lineaarisen vastusmuutoksen mittaus analogiseksi virta-/jännitevakioviestiksi esim. solenoideista ja läppäventtiileistä tai lineaariliikkeeseen liitetyistä potentiometreistä.
  • 2-johdinlähettimien syöttö ja viestinerotus.
  • Prosessin ohjaus analogisella vakioviestilähdöllä.
  • Analogisten viestien galvaaninen erotus ja kelluvien viestien mittaaminen.
  • Asennus turvalliseen tilaan tai Ex-tilaluokkaan 2 (Cl. 1 Div 2.).

Ohjelmointi

  • Kun 3114 käytetään 4501-näyttö/ohjelmointiyksikön ja 4590-ConfigMate-sovittimen kanssa, voidaan kaikkia toimintaparametrejä muuttaa kuhunkin sovellukseen sopiviksi.

Tekniset ominaisuudet

  • Etulevyn vihreä/punainen LED osoittaa normaalitilan/vikatilan.
  • 3-suuntainen galvaaninen erotus 2.5 kVAC.
