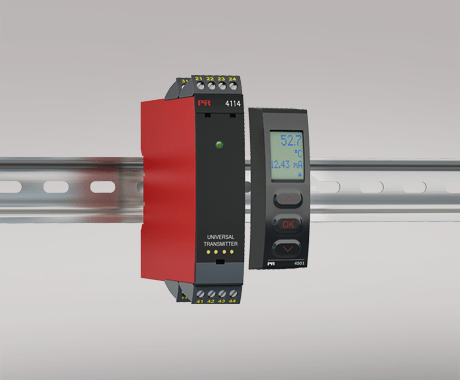

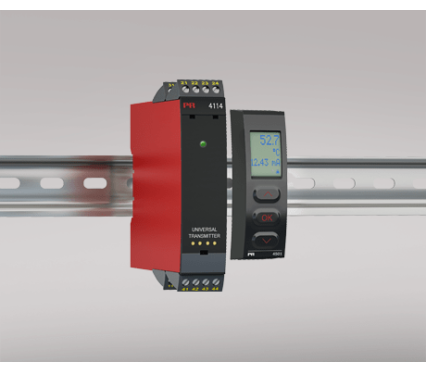

4114

Ohjelmoitava vahvistin

  • RTD-, TE-, ohm-, potentiometri-, mA- ja V-tulo
  • 2-johdinpiirin syöttö > 16 V
  • FM-hyväksytty Div. 2 -tilan asennuksiin
  • Virta- ja jännitelähdöt
  • Universaali apujännite AC tai DC

Erityisominaisuudet

  • Konfigurointi irrotettavilla 4501/4511-näyttöyksiköillä, prosessikalibrointi, tuloviestin simulointi, salasanasuojaus, vikadiagnostiikka ja selvät aputekstit valittavissa useilla kielillä.

Sovellukset

  • Linearisoitu, elektroninen lämpötilamittaus RTD- tai TE-antureilla.
  • Lineaarisen vastusmuutoksen mittaus analogiseksi virta-/jännitevakioviestiksi esim. solenoideilta ja läppäventtiileiltä tai lineaariliikkeeseen liitetyiltä potentiometreiltä.
  • 2-johdinlähettimien syöttö ja viestinerotus.
  • Prosessin ohjaus analogisella vakioviestilähdöllä.
  • Analogisten viestien galvaaninen erotus ja kelluvien viestien mittaaminen.
  • 4114 on suunniteltu tiukkojen turvavaatimusten mukaiseksi ja on sopiva asennettavaksi SIL 2 -tasoisiin piireihin.
  • Soveltuu käytettäväksi järjestelmissä suorituskyvyn tasolle ”d” asti, ISO-13849 mukaisesti.

Tekniset ominaisuudet

  • Kun 4114 käytetään yhdessä 4501/4511-näyttöyksiköiden kanssa, voidaan kaikkia toimintaparametrejä muuttaa kuhunkin sovellukseen sopiviksi. Koska 4114 on suunniteltu täysin elektroniseksi, ei koteloa tarvitse avata minkään asettelun tekemiseksi.
  • Etulevyn vihreä/punainen LED osoittaa normaalitilan ja vikatilan.
  • Jatkuva tallennettujen tietojen tarkistus takaa varman ja turvallisen toiminnan.
  • 3-suuntainen galvaaninen erotus 2,3 kVAC.
4114 4114 Product manual
