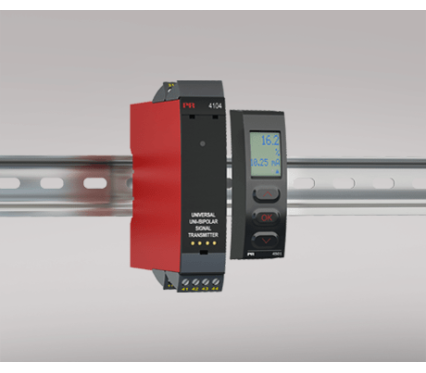

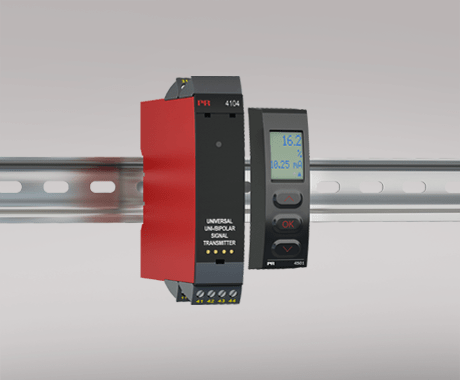

4104

Bipolaarinen viestierotin

  • Tulo ja lähtö: uni-/bipolaariset jännite-/virtaviestit
  • Tulo ja lähtö: aktiivinen tai passiivinen viesti
  • Ohjelmointi, prosessin seuranta ja diagnostiikka 45xx :llä
  • Nopea vasteaika < 20 ms ja erinomainen muunnostarkkuus </br>< 0,05 % valitusta alueesta
  • Universaali apujännite: 21,6…253 VAC / 19,2…300 VDC

Sovellukset

  • Nopea vasteaika < 20 ms mittausviesteille vääntömomentti-, asema-, virta- ja kiihtyvyysantureilta.
  • Aseteltavat bipolaariset ja unipolaariset I/O-liitännät tekevät 4104:n sopivaksi lähes kaikiin jännite- ja virtamuunnoksiin.
  • Tuottaa syöttöjännitteen tulopiirin 2- ja 3-johdinlähettimille.
  • Aktiivinen tai passiivinen I/O tekee 4104:n täydelliseksi eri tavalla syötettyihin virtasilmukoihin.
  • Muuntaa kapeat bipolaarituloalueet laajoiksi bipolaari- tai unipolaarilähdöiksi, esim. ±1 V tulo = ±10 V tai 4…20 mA lähtö.
  • Valittava suora tai käänteinen I/O tekee 4104:n sopivaksi proportionaaliohjauksiin.
  • Valittavissa myös V-muotoinen lähtökäyrä 100%–0–100% suhteessa tuloviestiin 0–100%.

Tekniset ominaisuudet

  • Viimeisimpiä analogi- ja digitaalitekniikoita käyttäen on saavutettu maksimaalinen tarkkuus ja häiriöimmuniteetti.
  • Virtalähdön suurin kuormitusvastus on 800 ohm, ja analogista lähtöviestiä voi viivästää (vasteajan lisäksi) 0,0…60,0 s.
  • Erinomainen mA-lähdön kuorman stabiilisuus < 0,001 % alueesta/100 ohm.
  • Täyttää NAMUR NE21 -suositukset, 4104 antaa hyvät mittausominaisuudet vaativissa EMC-ympäristöissä.
  • Täyttää NAMUR NE43 -suositukset, ohjausjärjestelmän on helppo havaita anturiviat.
  • Jokaisen yksikön korkea, 3-suuntainen galvaaninen erotustaso 2,3 kVAC testataan ennen toimitusta.
  • Erinomainen viesti/kohina-suhde > 60 dB.

Asennus / ohjelmointi

  • Erittäin pienen tehonkulutuksen ansiosta laitteet voidaan asentaa kiinni toisiinsa, ilmarakoja ei tarvita – jopa +60 °C ympäristölämpötilassa.
  • Hyväksytty meriteknisiin sovelluksiin.
  • Ohjelmointi, viestin monitorointi ja kahden pisteen prosessikalibrointi voidaan tehdä irrotettavilla PR 45xx-näyttöyksiköillä.
  • Asettelut voidaan suojata salasanalla.
