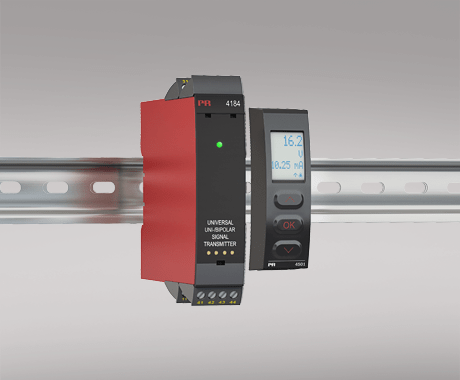

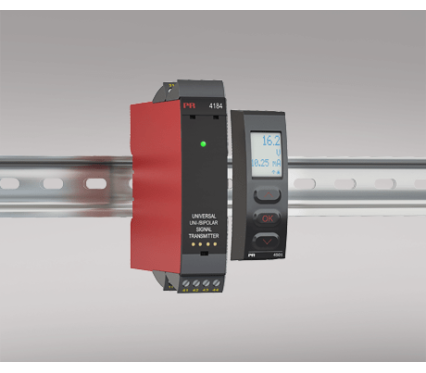

4184

Bipolaarinen viestierotin

  • Passiivinen/aktiivinen virtalähtö ja puskuroitu jännitelähtö
  • Muunnin mittaa DC tuloviestejä alueilla ±300 V / ±100 mA ja minimi tuloalueina voi olla jopa 25 mV / 0,5 mA
  • Vasteaika < 20 ms ja erinomainen tarkkuus, parempi kuin 0,05%
  • Universaali tehonsyöttö 21,6…253 VAC / 19,2…300 VDC

Sovellukset

  • Nopea <20 ms vasteaika momentin, asennon, virran ja kiihtyvyysantureiden signaalien mittaamiseksi.
  • Käyttäjän konfiguroitavissa oleva I/O tarkoittaa sitä, että 4184 sopii lähes kaikkiin DC-jännite tai virtamuunnoksiin.
  • Vapaasti ohjelmoitavissa ±300 VDC ja ±100 mA alueilla.
  • Sisäinen jännitelähde mahdollistaa 2- tai 3-johdin lähettimen tai potentiometrin mittaamisen.
  • Muuntaa kapeita bipolaarisia tuloja leveämmiksi uni-/bipolaarisiksi lähdöiksi, esim. ±1 voltin tulo muutetaan ±10 voltin tai 4…20 mA lähdöksi.
  • Konfiguroitavat tulonrajoitukset säätelevät lähtöarvoja lisäten turvallisuutta.
  • ±20 VDC puskuroitu jännitelähtö laitteiden ohjaamiseen, esim. PVG 32 -venttiilin (6…18 VDC).
  • 4184 on suunniteltu tiukkojen turvavaatimusten mukaiseksi ja on sopiva asennettavaksi SIL 2 -tasoisiin piireihin.
  • Soveltuu käytettäväksi järjestelmissä suorituskyvyn tasolle ”d” asti, ISO-13849 mukaisesti.

Tekniset ominaisuudet

  • Maksimaalisen tarkkuuden ja häiriönsiedon saavuttamiseksi muuntimessa on käytetty viimeisintä analogia- ja digitaalitekniikkaa.
  • Analogialähtö on mahdollista asetella turvaluokiteltavaksi valitsemalla S4…20 mA lähtö.
  • Virranlähdön kuormitettavuus jopa 1000 ohmia, säädettävällä 0,0…60,0 s vasteajalla.
  • Vakaa mA-lähdön stabiilisuus <0,001% alueesta / 100 Ω.
  • Täyttää NAMUR NE21-suositukset, joka takaa erinomaisen tarkkuuden vaativissa EMC-olosuhteissa.
  • Täyttää NAMUR NE43-suositukset, jolloin ohjausjärjestelmä tunnistaa helposti anturivirheen.
  • 3-suuntainen galvaaninen erotus 2,3 kVAC.

Asennus / Ohjelmointi

  • Erittäin pienen tehonkulutuksen ansiosta laitteet voidaan asentaa kiinni toisiinsa, ilmarakoja ei tarvita – jopa +60°C ympäristölämpötilassa.
  • Ohjelmointi, viestin monitorointi ja kahden pisteen prosessikalibrointi voidaan tehdä irrotettavilla PR 45xx-näyttöyksiköillä.
