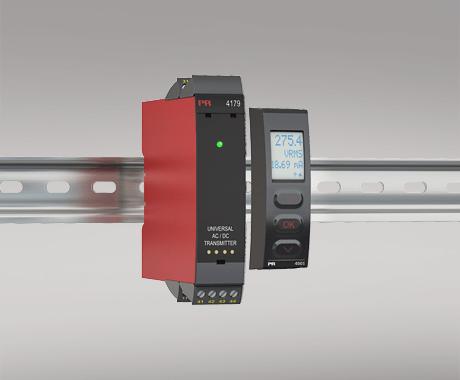

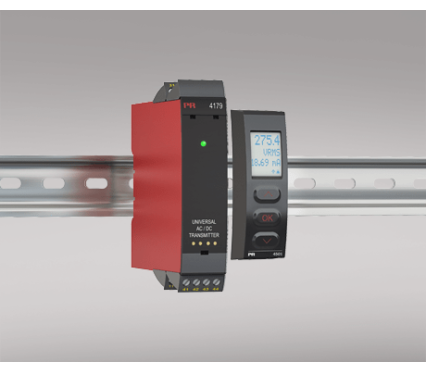

4179

Universaali AC/DC lähetin

  • Mittaa AC virtaa ja jännitettä ja muuntaa nämä uni-/bipolaariseksi DC virta tai jännite-viesteiksi
  • Lähtö pasiivinen tai aktiivinen virta-viesti
  • Ohjelmointi, prosessin seuranta ja diagnostiikka 45xx :llä
  • Vasteaika < 0,75 s ja erinomainen tarkkuus, parempi kuin 0,3%
  • Universaali tehonsyöttö 21,6…253 VAC / 19,2…300 VDC

Sovellus

  • 0…5 AAC alue mahdollistaa tarkan mittauksen tyypillisestä virtamuuntajasta.
  • 0…300 VAC alue mahdollistaa tarkan mittauksen jännitelähteestä.
  • 4179 mittaa vakioita tulo-alueita ja siihen voidaan vapaasti konfiguroida myös käyttäjä-kohtainen tulo-alue.
  • Muuntaa kapeat AC virta / jännite -tulot laajemmiksi bipolaari tai unipolaari -lähdöiksi, esim. 0…1 VAMS tulo = ±10 volttia tai 4…20 mA lähdöksi, alueen laajuuden ollessa minimissään 0,5 AAC tai 0,5 VAC .
  • Aseteltavat tulo-alueen rajat kontrolloivat lähtöä, parantaen turvallisuutta.
  • 4179 on suunniteltu tiukkojen turvavaatimusten mukaiseksi ja on sopiva asennettavaksi SIL 2 -tasoisiin piireihin.
  • Soveltuu käytettäväksi järjestelmissä suorituskyvyn tasolle ”d” asti, ISO-13849 mukaisesti.

Tekniset ominaisuudet

  • Viimeisintä analogi- ja digitaalitekniikkaa hyödyntämällä on saavutettu maksimi tarkkuus ja häiriönsietokyky.
  • Mahdollisuus saada lähdöstä takaisinkytkentä turvasovelluksiin, valitsemalla ”S4…20 mA output”.
  • Vasteaika < 0,75 s mitattaessa AC virta / jännite-viestejä.
  • Virtalähtö yltää aina 800 Ohmiin saakka ja on säädettävällä vasteajalla välillä 0,0…60,0 sekuntia.
  • Poikkeuksellinen mA-lähdön stabiilisuus < 0,001% valitusta alueesta / 100 Ohmia.
  • Täyttää NAMUR NE21 suositukset, varmistaen hyvän tarkkuuden vaativissakin EMC ympäristöissä.
  • Täyttää NAMUR NE43 suositukset, antaen ohjausjärjestelmän helposti tunnistaa mahdollisen virheen tulo-puolella.
  • 3-suuntainen galvaaninen erotus 2,3 kVAC.
  • Erinomainen signaali-kohinasuhde > 60 dB.

Asennus / ohjelmointi

  • Erittäin matala tehon kulutus mahdollistaa laitteiden asennuksen vieri viereen, ilman ilmarakoa.
  • Ohjelmointi, viestin monitorointi ja kahden pisteen prosessikalibrointi voidaan tehdä irrotettavilla PR 45xx-näyttöyksiköillä.
