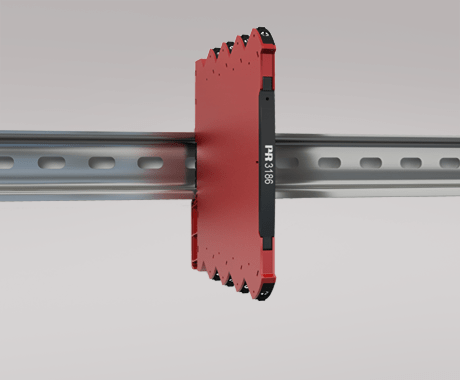

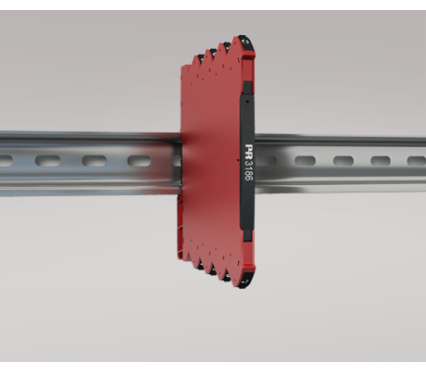

3186

2-johdinerotin lähettimille / virtaviesteille

  • 1- tai 2-kanavainen 2-johdinlähettimen erotin
  • Viesti 1:1, toiminnallinen alue 3,5…23 mA
  • Pieni jännitehäviö kanavalla ja nopea vasteaika < 5 ms
  • Erinomainen tarkkuus, parempi kuin 0.05
  • Kapea kotelo 6 mm

Sovellukset

  • 3186A on 2-johdinlähtöpiiristä syötetty 1:1 erotin mA-lähettimille, se syöttää ja mittaa passiivisia tuloviestejä.
  • 3186B on 2-johdinlähtöpiiristä syötetty 1:1 erotin aktiivisille tulovirtaviesteille.
  • Erittäin kilpailukykyinen valinta galvaaniseen erotukseen.
  • Vaimentaa purkausjännitteitä ja suojaa ohjaus-järjestelmiä transienteilta ja kohinalta.
  • 3186 poistaa maadoitussilmukoita ja sitä voidaan käyttää kelluvien viestien mittaamisessa.
  • Laite voidaan asentaa turvalliseen tilaan tai Ex-tilaluokkaan 2 (Cl.1, Div.2).

Tekniset ominaisuudet

  • 3186 saa jännitteensä järjestelmän silmukasta (lähtö).
  • Laaja jännitealue 6…35 V.
  • Pieni jännitehäviö tulosta lähtöön, tyyp. 2.5 V (3186A).
  • Pieni tulojännitteen alenema ≤ 3 V (3186B), myös lähtöpiirin ollessa jännitteetön.
  • Erinomainen muunnostarkkuus, parempi kuin 0,05 %.
  • Toiminta-alue on 3,5…23 mA, joten 3186 on NAMUR NE43 -yhteensopiva.
  • Tulot ja lähdöt ovat kelluvia ja galvaanisesti erotettuja.
  • Korkea galvaaninen erotustaso 2,5 kVAC.
  • Nopea vasteaika < 5 ms.
  • Erinomainen viesti/kohina-suhde > 60 dB.

Asennus

  • Asennetaan DIN-kiskoon, maks. 330 kanavaa metrille, kun käytetään 2-kanavaista versiota.
  • Laajennettu käyttölämpötila-alue -25…+70°C.
