3118

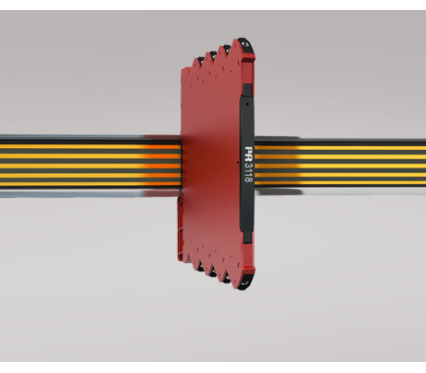

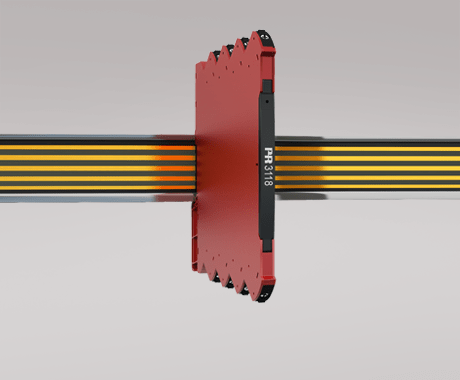

Bipolaarituloinen galvaaninen erotin / jakaja

  • Bipolaaristen jännite- ja virtatuloviestien muunnos uni- tai bipolaarisiksi viesteiksi
  • Useita DIP-kytkimillä valittavia viestialueita
  • Jakajatoiminto: 1 tulo, 2 lähtöä
  • Erinomainen tarkkuus, parempi kuin 0,05 % valitusta alueesta ja hyvä lähtökuorman stabiilisuus

Sovellukset

  • 3118 on galvaanisesti erotettu viestimuunnin ja jakaja, jota voi käyttää bipolaaristen, analogisten vakioprosessiviestien muuntamiseen kahdeksi erilliseksi unipolaariseksi analogiaviestiksi.
  • Laitteessa on 4-suuntainen galvaaninen erotus ja se vaimentaa syöksyjännitteitä ja suojaa ohjausjärjestelmää transienttipiikeiltä ja kohinalta.
  • 3118 eliminoi maasilmukoita ja sopii kelluvien viestien mittaamiseen.
  • 3118 voidaan asentaa turvalliselle alueelle tai Ex-tilaluokkaan 2 (Cl. 1, Div 2.), lisäksi se on hyväksytty meriteknisiin sovelluksiin.
  • Analogialähtö on helppo asetella bipolaariviestiksi ± 10 mA
    tai ± 20 mA, tällöin lähdöt johdotetaan yhteen (*erikoisjohdotus).

Tekniset ominaisuudet

  • Joustava 24 VDC (±30%) apujännite syötetään tehonsyöttökiskon tai liitäntäruuvien kautta.
  • Erinomainen muunnostarkkuus, parempi kuin 0,05 % valitusta alueesta.
  • Etulevyn vihreä LED-merkkivalo osoittaa laitteen toimintatilaa.
  • Kaikki liiittimet on suojattu ylijännitteeltä ja vääränapaiselta kytkennältä.
  • Täyttää NAMUR NE21 -suositukset, 3118 antaa hyvät mittausominaisuudet vaativissa EMC-ympäristöissä.
  • Korkea galvaaninen erotustaso 2,5 kVAC.
  • Nopea vasteaika tulosta lähtöön < 7 ms (> 100 Hz),
    suodatus valitaan DIP-kytkimillä: 10 Hz tai > 100 Hz.
  • Erinomainen viesti/kohinasuhde > 60 dB.

Asennus / ohjelmointi

  • Nopea ja helppo kiinteiden, tehdaskalibroitujen mittausalueiden valinta DIP-kytkimillä.
  • Erittäin pieni tehonkulutus sallii tiiviin asennuksen DIN-asennuskiskolle, ilmarakoja ei tarvita.
  • Laaja käyttölämpötila-alue: -25…+70 °C.
3118 3118 Product manual
