9106A

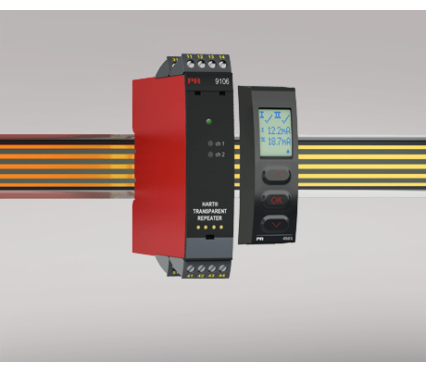

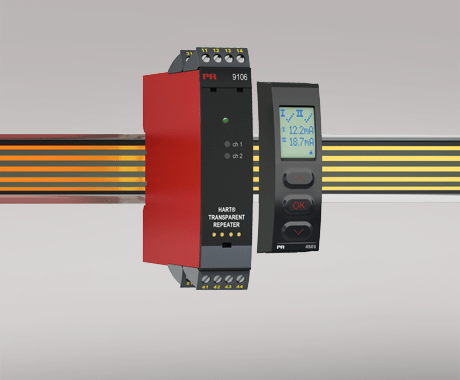

HART-läpäisevä erotin analogituloviesteille

  • 24 VDC apujännite Power rail -kiskon tai liittimien kautta
  • Aktiivinen ja passiivinen mA-tulo
  • Aktiivinen tai passiivinen lähtö samoilta liittimiltä
  • Jakajatoiminto – 1 tulo, 2 lähtöä
  • SIL2 / SIL3 kokonaisarviointi ja sertifiointi IEC 61508

Sovellukset

  • 9106A on 1- tai 2-kanavainen, galvaanisesti erotettu 1:1-toistin.
  • 2-johdin SMART-lähettimien syöttö ja käyttö 2-johdin SMART-virtalähteenä. Tukee HART- & BRAIN-protokollia, jotka kulkevat laitteen läpi 2-suuntaisesti.
  • 9106A voidaan asentaa turvalliselle alueelle tai Ex-tilaan Zone 2 / Cl.1, Div. 2, Gr. A, B, C, D.
  • Kahdennus-/järjestelmämigraatiotarkoituksessa lähdöt voidaan lähettää kahteen eri DCS/PLC/HMI-tuloon tai mihin tahansa valvontajärjestelmään.
  • Turvallisuussovelluksissa (SIL-piireissä) 9106AxBx voidaan käyttää jakajana seuraavilla lähtöasetuksilla:
    • Käytettäessä 9106AxBx-erotinta SIL 2 -turvatoiminnossa käytetään kanavaa 1 turvallisuussilmukkaan. Kanava 2 voidaan käyttää mille tahansa normaalille (ei-turva) laitteelle.
    • Korkeammilla turvallisuustasoilla (SIL 3) 9106AxBx voidaan käyttää jakajana SIL 3 -piireissä. Kanavat 1 ja 2 liitetään silloin samaan turvalogiikkaan, missä kanava 2 toimii redundanttisena diagnostiikkakanavana (katso lisätietoja FMEDA-raportista ja turvaohjeesta (Safety Manual)).

Erityisominaisuudet

  • PR45xx -näyttö/ohjelmointiyksiköt sekä etulevyn vihreä ja punainen LED osoittavat kunkin kanavan toimintatilaa.
  • Vikatilojen ja tulon kaapelikatkoksen ilmaisu yksittäisellä tilareleellä ja/tai yhteisellä elektronisella viestillä 9400 Power rail -kiskon kautta.
  • Soveltuu käytettäväksi järjestelmissä suorituskyvyn tasolle ”d” asti, ISO-13849 mukaisesti.

Tekniset ominaisuudet

  • Korkea galvaaninen erotustaso 2,6 kVAC.
  • Nopea vasteaika < 5 ms
  • Hyvä tarkkuus, parempi kuin 0,1 %.
  • 2-johdinlähettimen syöttö > 16 V.

Asennus

  • Laitteet voidaan asentaa pysty- tai vaakasuoraan kiskoon, ilmarakoja väleihin ei tarvita.
9106A 9106 Product manual
