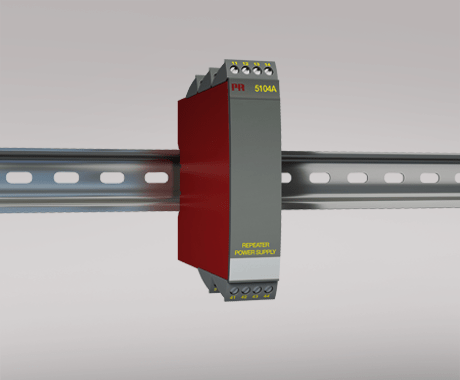

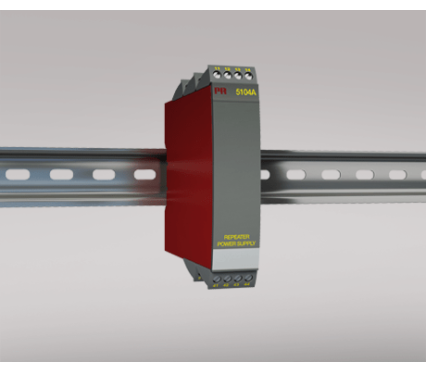

5104A

Erotin analogituloviesteille

  • 1- tai 2-kanavainen
  • 3- / 5-suuntainen galvaaninen erotus 3,75 kVAC
  • 2-johdinpiirin syöttö > 17,1 V
  • 20 ohjelmoitavaa mittausaluetta
  • Universaali apujännite AC tai DC

Sovellukset

  • 2-johdinlähettimien syöttö ja viestinerotus.
  • Analogisten virta-/jänniteviestien galvaaninen erotus.
  • Analogisten virta-/jänniteviestien 1:1-toisto tai viestin muunnos.

Tekniset ominaisuudet

  • 20 tehdaskalibroitua mittausaluetta voidaan valita sisäisillä DIP-kytkimillä ilman uudelleenkalibroinnin tarvetta. Erikoismittausalueita voidaan myös toimittaa.
  • PR5104A perustuu mikroprosessoriteknologiaan. Analogiviestien vasteaika on lyhyempi kuin 25 ms.
  • Tulot, lähdöt ja apujännite ovat kelluvia ja galvaanisesti erotettuja.
  • Lähtö voidaan kytkeä joko aktiiviseksi virta-/jänniteviestiksi tai 2-johdinlähettimeksi.

Asennus

  • Pysty- tai vaakasuoraan DIN-kiskolle. Käyttämällä 2-kanavaista mallia metrin leveydelle voidaan asentaa 84 kanavaa.
5104A 5104 Product manual
