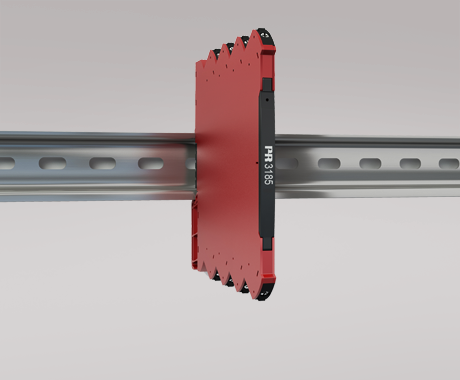

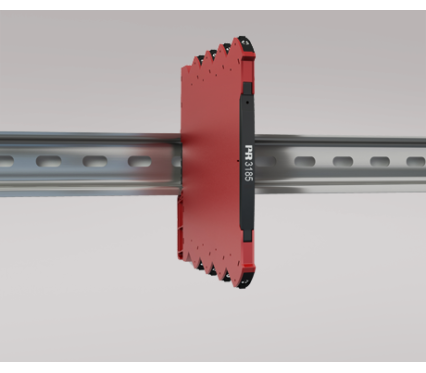

3185

Omavoimainen erotin

  • 1- tai 2-kanavainen omavoimainen galvaaninen erotin
  • Viesti 1:1, toiminnallinen alue 0…23 mA
  • Pieni tulojännitehäviö ja nopea vasteaika
  • Erinomainen tarkkuus ja hyvä kuorman stabiilisuus
  • Kapea kotelo 6 mm

Sovellukset

  • Tulopiiristä energiansa ottava 1:1-erotin virtaviesteille alueella 0(4)…20 mA.
  • 3185 on helppo asentaa DIN-kiskoon.
  • Kilpailukykyinen ratkaisu virtaviestien galvaaniseen erotukseen.
  • Vaimentaa syöksyjännitteitä ja suojaa ohjausjärjestelmää transienttipiikeiltä ja kohinalta.
  • 3185 eliminoi maasilmukoita ja sopii kelluvien viestien mittaamiseen.
  • Laite voidaan asentaa turvalliselle alueelle tai Ex-tilaluokkaan 2 (Cl. 1 Div 2.).

Tekniset ominaisuudet

  • 3185 ottaa energiansa analogisesta tulovirtapiiristä ja antaa energian edelleen myös lähtöön liitettyyn kuormapiiriin.
  • Pieni tulojännitehäviö, tyypillisesti 1,35 V + Vout.
  • Erinomainen muunnostarkkuus, parempi kuin 0,1% alueella 0…20,5 mA.
  • Toiminnallinen alue on 0…23 mA, joten 3185 on NAMUR NE43 -määrittelyn mukainen.
  • Tulot ja lähdöt ovat kelluvia ja toisistaan galvaanisesti erotettuja.
  • Lähtö on rajoitettu jännitteeseen 17,5 VDC.
  • Korkea galvaaninen erotustaso 2,5 kVAC.
  • Nopea vasteaika < 5 ms.
  • Erinomainen viesti/kohina-suhde > 60 dB.

Asennus

  • DIN-kiskoasennus, maks. 330 kanavaa metrille.
  • Käyttölämpötila-alue -25…+70 °C.
