USi-safety

Ultraäänianturijärjestelmä

  • Turvayksikkö aluevalvontaan
  • Turvallisuusluokka 3 PL d
  • IP-luokitus IP69K; kestää pölyä ja kosteutta
  • Kompakti koko – voidaan käyttää myös ahtaissa asennustiloissa
  • Luotettava käyttö kohdemateriaalista, pinnan rakenteesta tai väristä riippumatta

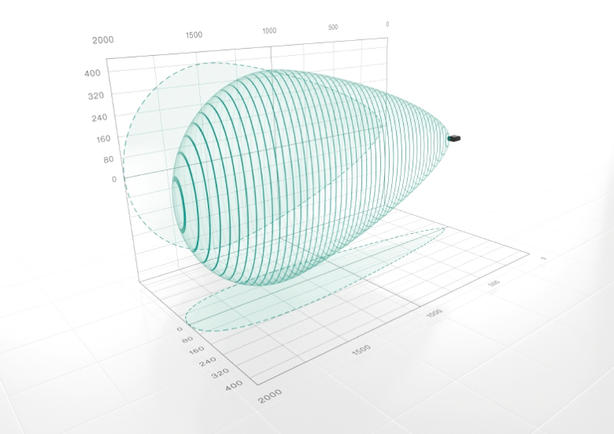

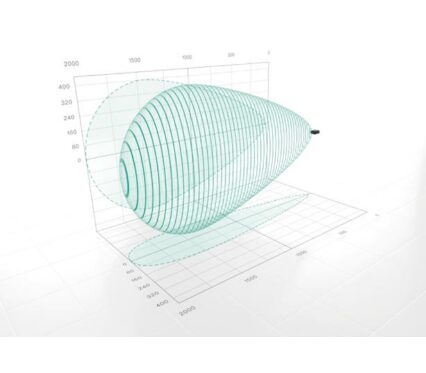

  • Elliptinen ultraäänikenttä erittäin laajalle tunnistusalueelle
  • Nopea parametrointi ja automaattinen dokumentointi
  • Useiden laitteiden asennus mahdollista
  • Turvalähdöt OSSD
  • Kaapelin pituus max 3 m



Kysy lisää

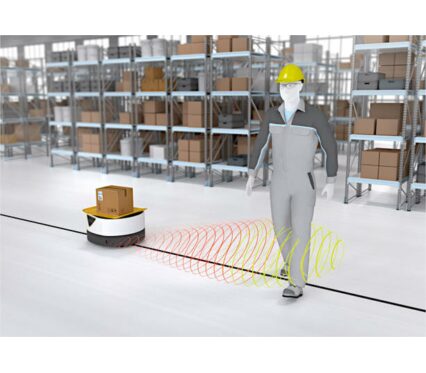

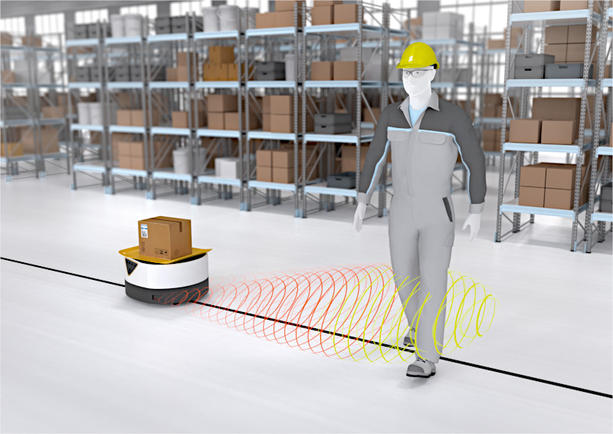

Pepperl+Fuchsin uusi turvayksikkö aluevalvontaan. Ultraäänianturijärjestelmä tuo turvallisuutta sovelluksiin, joissa se ei ollut mahdollista ennen. Olipa kyseessä sovellus erittäin ahtaissa asennustiloissa, pölyisissä ympäristöissä tai ulkona – USi-Safetyn ansiosta turvallinen suoja voidaan nyt saavuttaa missä tahansa. Ainutlaatuinen ultraäänitekniikka täyttää turvallisuusstandardit luokan 3 PL d mukaisesti jopa ankarissa ympäristöissä.

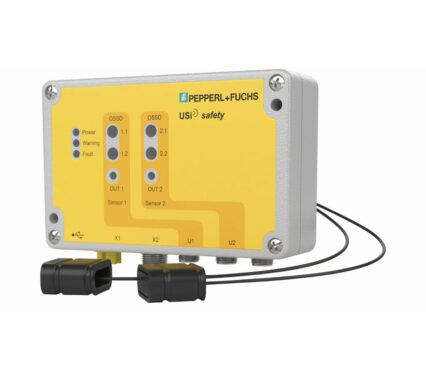

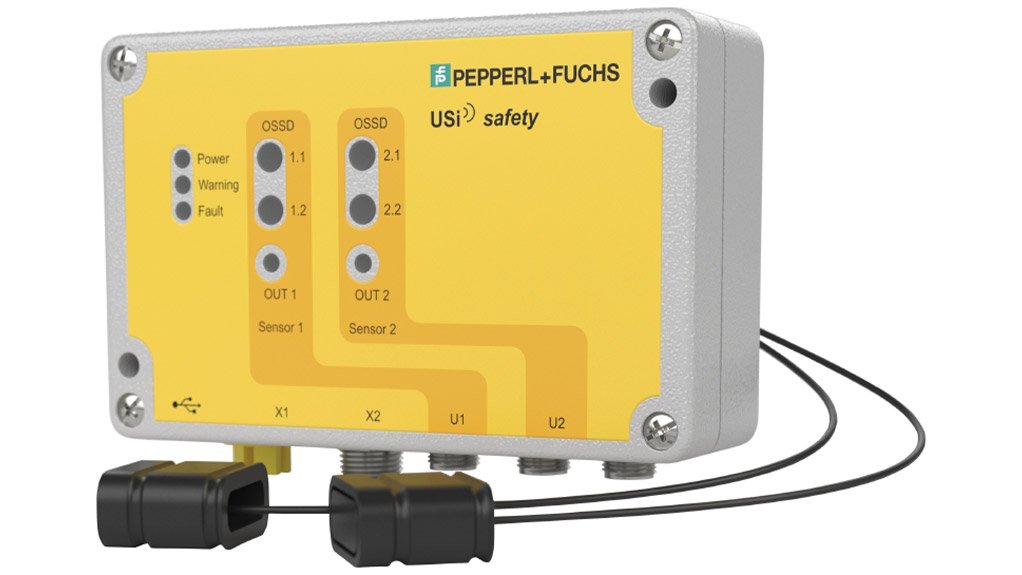

Älykäs arviointiyksikkö, jopa kaksi irrotettua anturiyksikköä, valinnainen lämpötila-anturi automaattiseen lämpötilan kompensointiin ja parametrointiohjelmistoon, joka automaattisesti luo turvallisuusprotokollia laitoksen dokumentaatiota varten. Tämä on USi-Safety.

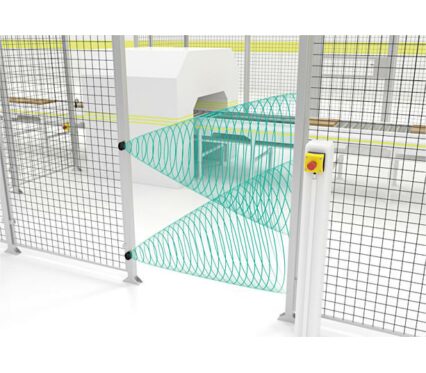

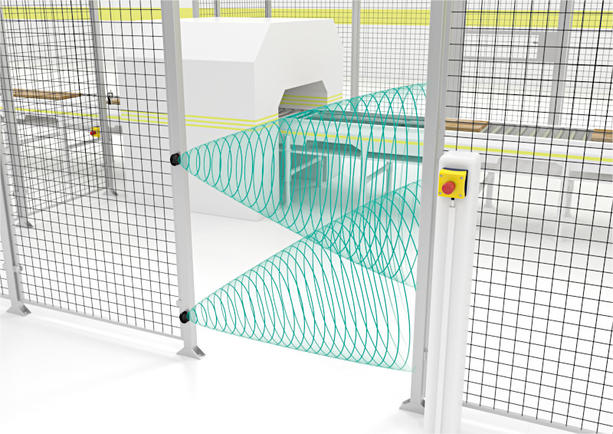

Yleensä koneet ovat suojattu valoverhoilla. Vaativissa ympäristöissä, kuten puuteollisuudessa, näillä on haittapuoli: puupöly tai muut hiukkaset lentävät ympärillä ja voivat aiheuttaa vääriä hälytyksiä ja kone kytkeytyy turvatilaan. Valoristikko on puhdistettava ja kone käynnistettävä uudelleen manuaalisesti.

USi-safety ei ole herkkä puupölylle tai muille hiukkasille ultraäänitekniikan ansiosta. Toisin kuin optiset anturit, USi-safety  ei vaadi puhtaanapitoa, eikä tuotantoprosessi keskeydy tarpeettomasti ja kone on kokoajan luotettavasti suojattu.

Tuotekuvaus
Evaluation unit exclusively for the ultrasonic sensor system USi-safety
General specifications
Type USi-safety evaluation unit
Sensing range 1 … 250 cm
typ. 200 cm
Adjustment range 1 … 250 cm
Dead band 1 cm
Object size typ. ∅ 1 cm
Transducer frequency typ. 103 kHz
Resolution 1 cm
Target velocity axial (max.): typ. 2 m/s (up to 2.5 m/s)
Repeat accuracy ± 0 cm
Hysteresis typ. 0 cm (0 up to SP1/10)
Temperature influence automatic or manual temperature compensation available ,
without temperature compensation: 0.17 %/K
Functional safety related parameters
Performance level (PL) PL d
Category Cat. 3
Reaction time typ. 100 ms ( 99 … 660 ms )
Recovery time typ. 990 ms ( 330 … 3300 ms )
MTTFd 316 a
Diagnostic Coverage (DC) 87 %
Electrical specifications
Fusing 2 A , slow
Operating voltage 21 … 28 V DC
typ. 24 V DC
No-load supply current ≤ 150 mA
Power consumption max. 3.6 W
Interface
Interface type USB 2.0
Inputs
Input type 2 inputs for ultrasonic transducers
1 input for temperature sensor
Output 1
Output type safety output OSSD
Normally closed, Power FET PNP
OSSD 1.1 and OSSD 1.2
Switching voltage max. UB
Switching current 150 mA per output
Output 2
Output type safety output OSSD
Normally closed, Power FET PNP
OSSD 2.1 and OSSD 2.2
Switching current 150 mA per output
Output 3
Output type Normally open/normally closed switchable, Power FET PNP
signal output OUT1
Switching voltage max. UB
Switching current 150 mA
Output 4
Output type Normally open/normally closed switchable, Power FET PNP
signal output OUT2
Switching voltage max. UB
Switching current 150 mA
Compliance with standards and directives
Standard conformity
Standards IEC 60947-5-2
IEC 60204-1
EN ISO 13849
IEC 61326-3-1:2007
IEC/CISPR 11 group 1, class A
Approvals and certificates
CCC approval CCC approval / marking not required for products rated ≤36 V
Ambient conditions
Ambient temperature -30 … 50 °C (-22 … 122 °F)
Storage temperature -40 … 85 °C (-40 … 185 °F)
Mechanical specifications
Connection type Connector plug
Degree of protection IP65
Connection for power supply and outputs: connector plug M12, 8-pin, connection line max. 30 m
for temperature sensor: socket M8, 6-pin
for ultrasonic transducer: for each socket M8, 3-pin
for parameterization: socket Mini USB
Material
Housing diecast aluminum
Mass 450 g
Dimensions
Height 41 mm
Width 91 mm
Length 125 mm
