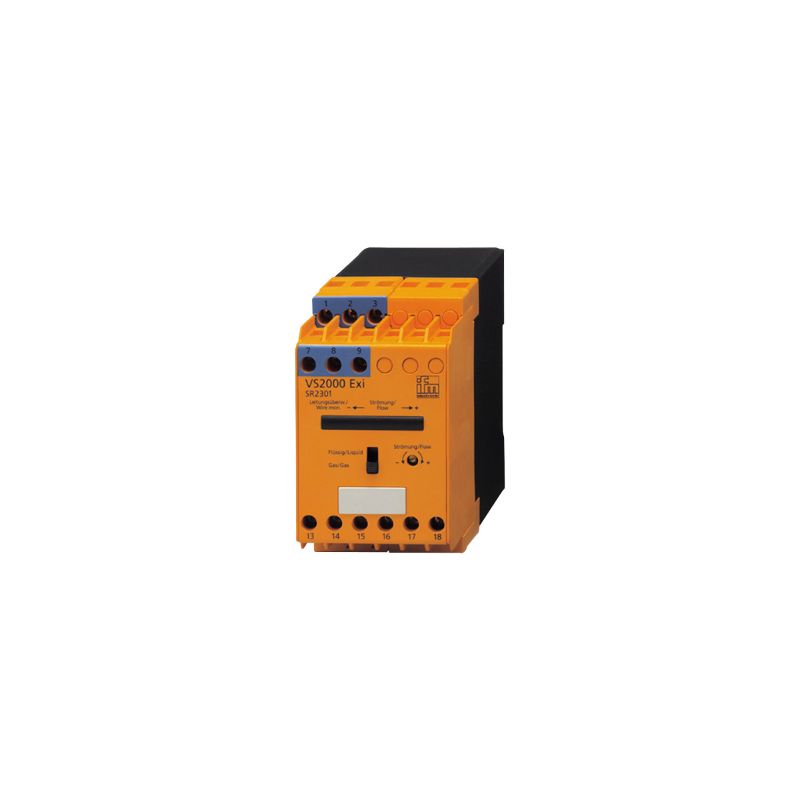

SR2301

Vahvistin virtausanturille

VS2000/ 24VDC/EXI/1G

  • Vahvistin: DIN-kiskoasennus Ex-tilan ulkopuolelle, IP20
  • Kytkentäpisteen asettelu: Potentiometri, relelähtö
  • Aluevalitsin: Liukukytkin, neste/kaasu
  • Räjähdysvaarallisten tilojen sovellutuksiin
  • Sisäänrakennettu virtaus- ja johdinvalvonta
  • Intuitiivinen kytkentäpisteen ja aineen säätö
  • Liitäntä luonnostaan vaarattomille virtausantureille
  • Selkeä monivärinen LED-pylväsnäyttö
Sovellutus
Sovellutus Virtausvalvonta; Johdinvalvonta
Sähköiset tiedot
Käyttöjännitteen toleranssi [%] -10…10
Käyttöjännite [V] 24 DC
Virrankulutus [mA] 125
Napaisuussuojaus ei
Käynnistysviive [s] 30
Kanavien lukumäärä 1
Lähdöt
Sähköinen rakenne rele
Koskettimien kuormitettavuus 4 A (250 V AC cos phi > 0,7) ; 0,2 A (250 V DC); 4 A (24 V DC)
Kytkintoiminta, virtausvalvonta rele vetäneenä, kun virtaus > asetteluarvo
Kytkintoiminta, johdinkatkosvalvonta rele päästää johdinkatkostilanteessa
Oikosulkusuojaus ei
Ylikuormitussuojaus ei
Ohjelmisto / ohjelmointi
Kytkentäpisteen asetus potentiometri
Aluevalitsin neste / kaasu liukukytkin
Käyttöolosuhteet
Ympäristölämpötila [°C] -20…60
Suojausluokka IP 40
Suojausluokka, liittimet IP 20
Hyväksynnät / testit
Hyväksyntä PTB 01 ATEX 2075; IECEx PTB 07.0004
ATEX-merkintä II (1) G [Ex ia Ga] IIC
Mekaaniset tiedot
Paino [g] 352,5
Kotelo DIN-kiskoon asennettava kotelo
Mitat [mm] 78 x 45 x 120
Materiaalit muovi
Näytöt / käyttöelementit
Näyttö
Toiminta 11 x LED
Tilanosoitus LED, punainen
Sähköinen liitäntä
Vaadittava suojaus miniatyyrisulake IEC60127-2 lehti 1 mukaan; ≤ 5 A; nopea; Sijoita sulake räjähdysvaarallisen tilan ulkopuolelle.
Huomautuksia
Huomautuksia
Huom! Vahvistin täytyy asentaa Ex-tilan ulkopuolelle!
Suositus Tarkista laitteen turvallinen toiminta oikosulun jälkeen.
Pakkausyksikkö 1 kpl
Sähköinen liitäntä
Liitäntä liittimet: 15 x …2,5 mm²
Muut tiedot
Maksimiarvot ohjausvirtapiirille
Ex-suojausluokka: luonnostaan vaaraton rakenne [EEx ia] IIC [EEx ia] IIB [EEx ib] IIC [EEx ib] IIB
Jännite [V] 15,8 15,8 15,8 15,8
Virta [mA] 84 84 84 84
Teho [mW] 680 680 680 680
Ulkoinen induktanssi [mH] 1 1 1 1
Ulkoinen kapasitanssi [µF] 0,205 1,7 0,205 1,7
