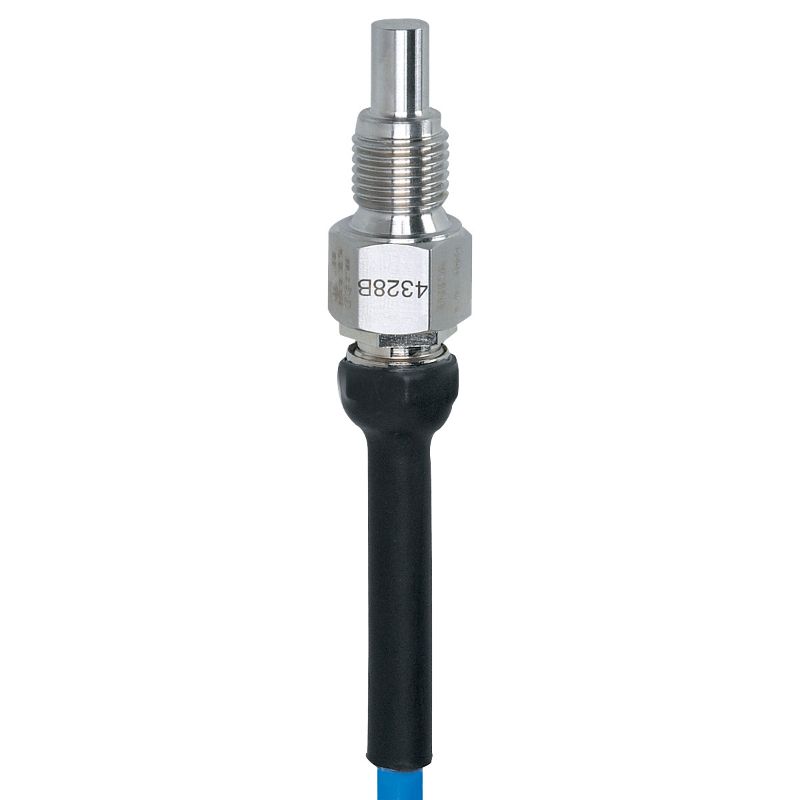

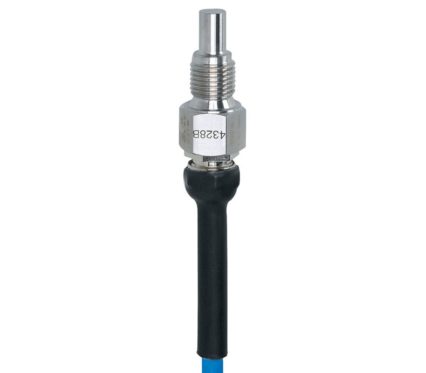

SF211A

Vahvistinyksikköön kytkettävä virtausanturi

SFR14ADB/1/2G /6M

  • Anturi: Pituus 12 mm, liityntä G ¼” ulkokierre
  • Asettelualue: Nesteet 3-300 cm/s, kaasut 200-2000 cm/s
  • Kaapeli : Kaapeli 6m, TPE-S, 5 x 0,34
  • Räjähdysvaarallisten tilojen sovellutuksiin
  • Luotettava nesteiden ja kaasujen valvonta putkissa
  • Liitettävissä vahvistinyksikköön
  • Kestävä rakenne vaativiin teollisuusolosuhteisiin
  • Erittäin hyvä painekestoisuus



Tuotteen ominaisuudet
Anturin pituus L [mm] 12
Prosessiliitäntä G 1/4 ulkokierre
Sovellutus
Aine Nesteet; Kaasut
Aineen lämpötila [°C] -20…60
Painealue [bar] 300
Nesteet
Aineen lämpötila [°C] -20…60
Kaasut
Aineen lämpötila [°C] -20…60
Sähköiset tiedot
Liitäntä vahvistimeen VS2000 Exi (PTB 01 ATEX 2075)
Mittaus- / asettelualue
Anturin pituus L [mm] 12
Nesteet
Asettelualue [cm/s] 3…300
Suurin herkkyys [cm/s] 3…60
Kaasut
Asettelualue [cm/s] 200…2000
Suurin herkkyys [cm/s] 200…800
Tarkkuus / poikkeamat
Lämpötilagradientti [K/min] 15
Vasteajat
Vasteaika [s] 1…10
Nesteet
Vasteaika [s] 1…10
Kaasut
Vasteaika [s] 1…10
Käyttöolosuhteet
Ympäristölämpötila [°C] -20…60
Varastointilämpötila [°C] -20…85
Suojausluokka IP 67
Hyväksynnät / testit
Hyväksyntä DMT 03 ATEX E 090 X; TIIS TC17434; IECEx BVS 11.0017 X
ATEX-merkintä II 1/2G Ex ia IIC T4 Ga/Gb
Iskunkestävyys
DIN IEC 68-2-27 40 g (11 ms)
Tärinänkestävyys
DIN IEC 68-2-6 10 g (55…2000 Hz)
Turvaluokitus
Maks. sisäinen kapasitanssi [nF] 1,2
Maks. sisäinen induktanssi [µH] 6
Syttymisluokka T4
Mekaaniset tiedot
Paino [g] 356,5
Kotelo kierremalli
Materiaalit haponkestävä teräs (1.4404 / 316L)
Aineeseen kosketuksessa olevat materiaalit haponkestävä teräs (1.4404 / 316L)
Prosessiliitäntä G 1/4 ulkokierre
Asennuspituus EL [mm] 27
Huomautuksia
Huomautuksia
Periaatteessa 94/9/EC (ATEX) mukainen tyyppitesti ottaa huomioon ainoastaan atmosfääriset olosuhteet (0,8…1,1 bar).
Käyttäjän on itse arvioitava ja hyväksytettävä näiden painerajojen ulkopuolella tapahtuva käyttö.
Ota huomioon käyttöohjeet ja tyyppihyväksyntätodistus.
Pakkausyksikkö 1 kpl
Sähköinen liitäntä
Liitäntä Kaapeli: 6 m, TPE-S; Maksimi kaapelipituus: 100 m; 5 x 0,34 mm²
