Sovellukset
- Linearisoitu lämpötilamittaus Pt100…Pt1000-, Ni100…Ni1000-antureilla tai termoelementeillä.
- Kahden vastus- tai termoelementtianturin lämpötilaeron tai keskiarvon mittaus.
- Lineaarisen vastusmuutoksen mittaus analogiseksi vakiovirtaviestiksi esim. venttiileistä tai ohmisista pinta-antureista.
- Bipolaaristen mV-viestien vahvistus 4…20 mA -vakioviesteiksi.
- 15 kanavan kytkentä digitaaliseen 2-johdinpiiriin HART-monipistejärjestelmäksi.
Tekniset ominaisuudet
- Muutamassa sekunnissa käyttäjä voi ohjelmoida PR6335D:n mittaamaan lämpötiloja kaikilla standardien määrittelemillä alueilla.
- Vastusanturi- ja lineaarisella vastustulolla on kaapelikompensointi 2-, 3- ja 4-johdintulolla.
- 6335D on suunniteltu tiukkojen turvavaatimusten mukaiseksi ja on sopiva asennettavaksi SIL -tasoisiin piireihin.
- Lähtöviestiin voidaan ohjelmoida virtarajat.
- Jatkuva tallennettujen tietojen tarkistus takaa varman ja turvallisen toiminnan.
- Anturivikavalvonta NAMUR NE89 -ohjeiston mukaan.
Asennus

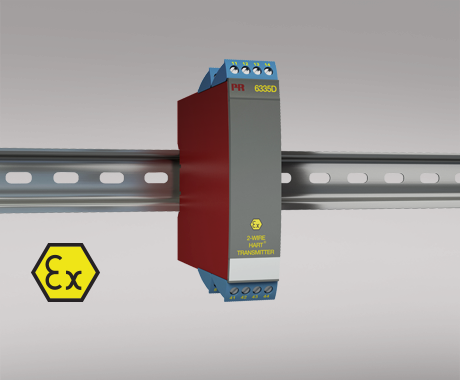

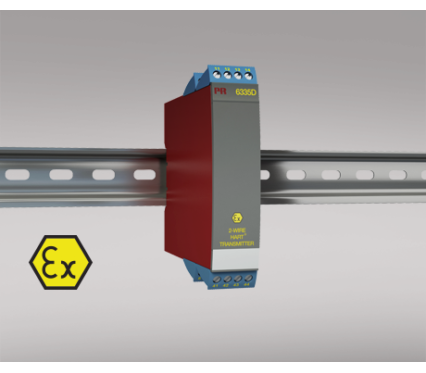

- Pysty- tai vaakasuoraan DIN-kiskoon. Koska laitteet voidaan asentaa vierekkäin ilman ilmaväliä, saadaan metrin leveydelle 84 kanavaa.
- Ohjelmointityökalut Hart-vakiolaitteet tai PR 5909 Loop Link
- 6335D voidaan asentaa Ex-tiloista 0, 1, 2, 20, 21 ja 22 mukaanlukien kaivokset / Class I/II/III, Div. 1, Gr. A-G. Molemmissa tapauksissa syöttöjännite/lähtöviesti täytyy suojata erillisellä Ex-suojauksella ko. sovelluksen mukaan.
