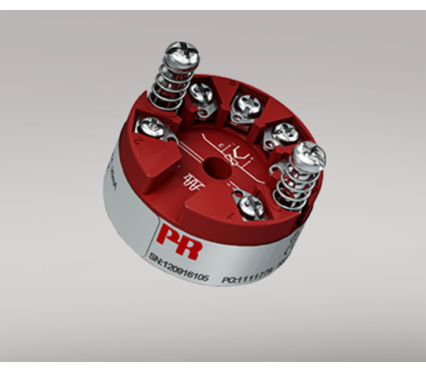

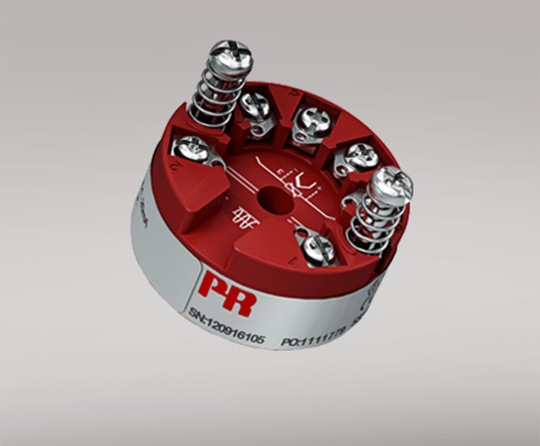

5337A

Ohjelmoitava 2-johdin HART-lämpötilalähetin

  • RTD-, TE-, ohm- tai bipolaarinen mV-tulo
  • 2 analogiatuloa ja 5 laitemuuttujaa tilatiedoilla
  • HART-protokollaversio valittavissa HART 5 tai HART 7
  • Lähettimellä laitearviointi SIL-sovelluksiin
  • Asennus turvalliselle alueelle tai Ex-tilaan 2/22

Sovellukset

  • Linearisoitu lämpötilamittaus termoelementeillä tai vastusantureilla kuten Pt100 tai Ni100.
  • HART-tiedonsiirto ja 4…20 mA analoginen primäärilähtö yksittäiselle, ero- tai keskiarvolämpötilanmittaukselle maks. kahdella RTD- tai TE-anturitulolla.
  • Lineaarisen vastusmuutoksen mittaus analogiseksi vakiovirtaviestiksi esim. venttiileistä tai ohmisista pinta-antureista.
  • Bipolaaristen mV-viestien vahvistus 4…20 mA -vakioviesteiksi.
  • Maks. 63 lähettimen kytkentä multidrop-monipistejärjestelmäksi (HART 7).

Tekniset ominaisuudet

  • HART-protokollaversion voi muuttaa konfiguroimalla joko HART 5 tai HART 7.
  • HART 7 -protokolla tarjoaa:
    ∙ Pitkät tägi-nimet, maks. 32 merkkiä.
    ∙ Kehittyneet Burst Mode ja Event Notification aikaleimauksella.
    ∙ Laitemuuttujat ja tilatiedot voi valita mihin tahansa dynaamiseen muuttujaan PV, SV, TV tai QV.
    ∙ Prosessiviestin trendin mittaaminen, loki- ja yhteenvetodata.
    ∙ Automaattinen tapahtumatiedotus aikaleimoilla.
    ∙ Komentojen yhdistäminen tehokkaampaan tiedonsiirtoon.
  • 5337A on suunniteltu tiukkojen turvavaatimusten mukaiseksi ja on sopiva asennettavaksi SIL-sovelluksiin.
  • Jatkuva tallennettujen tietojen tarkistus.
  • Täyttää vaativat NAMUR NE21 EMC-suositukset. Lisäksi NAMUR NE43- ja NE89-suositusten mukainen.

Asennus / ohjelmointi

  • DIN form B -kytkentärasiaan tai DIN-kiskoon erillisellä kiinnittimellä (PR-tarviketyyppi 8421).
  • Ohjelmointityökalut HART-vakiolaitteet tai PR5909 Loop Link.
