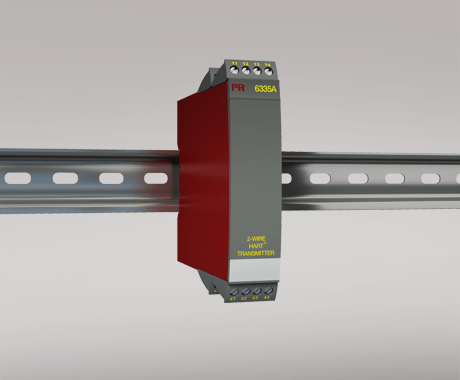

6335A

Ohjelmoitava 2-johdin HART-lämpötilalähetin

  • RTD-, TE-, ohm- tai mV-tulo
  • Erinomainen mittaustarkkuus
  • HART 5-protokolla
  • Galvaaninen erotus
  • 1- tai 2-kanavainen

Sovellukset

  • Linearisoitu lämpötilamittaus Pt100…Pt1000-, Ni100…Ni1000-antureilla tai termoelementeillä.
  • Kahden vastus- tai termoelementtianturin lämpötilaeron tai keskiarvon mittaus.
  • Lineaarisen vastusmuutoksen mittaus analogiseksi vakiovirtaviestiksi esim. venttiileistä tai ohmisista pinta-antureista.
  • Bipolaaristen mV-viestien vahvistus 4…20 mA -vakioviesteiksi.
  • 15 lähettimen kytkentä digitaaliseen 2-johdinpiiriin HART-monipistejärjestelmäksi.

Tekniset ominaisuudet

  • Muutamassa sekunnissa käyttäjä voi ohjelmoida PR6335A:n mittaamaan lämpötiloja kaikilla standardien määrittelemillä alueilla.
  • Vastusanturi- ja lineaarisella vastustulolla on kaapelikompensointi 2-, 3- ja 4-johdintulolla.
  • 6335A on suunniteltu tiukkojen turvavaatimusten mukaiseksi ja on sopiva asennettavaksi SIL -tasoisiin piireihin.
  • Lähtöviestiin voidaan ohjelmoida virtarajat.
  • Jatkuva tallennettujen tietojen tarkistus takaa varman ja turvallisen toiminnan.
  • Anturivikavalvonta NAMUR NE89 -ohjeiston mukaan.

Asennus

  • Pysty- tai vaakasuoraan DIN-kiskoon. Koska laitteet voidaan asentaa vierekkäin ilman ilmaväliä, saadaan metrin leveydelle 84 kanavaa.
  • Ohjelmointityökalut Hart-vakiolaitteet tai PR 5909 Loop Link.
  • 6335A voidaan asentaa Ex-tilaan Zone 2, 22 / Cl.1, Div. 2, Gr. A, B, C, D.
