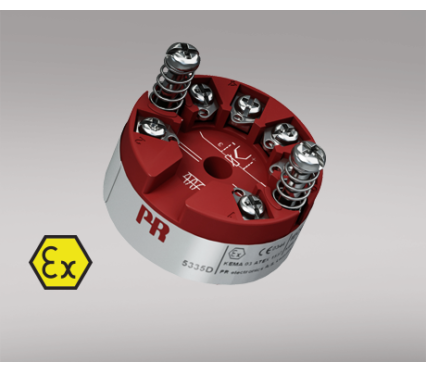

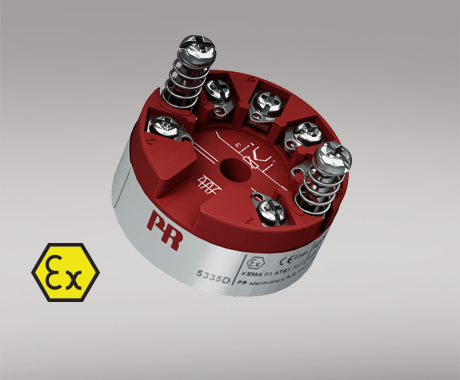

5335D

Ohjelmoitava 2-johdin HART Ex-lämpötilalähetin

  • RTD-, TE-, ohm- tai mV-tulo
  • Erinomainen mittaustarkkuus
  • HART 5 -protokolla
  • Galvaaninen erotus
  • Asennus DIN form B -kytkentärasiaan

Sovellukset

  • Linearisoitu lämpötilamittaus Pt100…Pt1000-, Ni100…Ni1000-antureilla tai termoelementeillä.
  • Kahden vastus- tai termoelementtianturin lämpötilaeron tai keskiarvon mittaus.
  • Lineaarisen vastusmuutoksen mittaus analogiseksi vakiovirtaviestiksi esim. venttiileistä tai ohmisista pinta-antureista.
  • Bipolaaristen mV-viestien vahvistus 4…20 mA -vakioviesteiksi.
  • 15 lähettimen kytkentä digitaaliseen 2-johdinpiiriin HART-monipistejärjestelmäksi.

Tekniset ominaisuudet

  • Muutamassa sekunnissa käyttäjä voi ohjelmoida PR5335D:n mittaamaan lämpötiloja kaikilla standardien määrittelemillä alueilla.
  • Vastusanturi- ja lineaarisella vastustulolla on kaapelikompensointi 2-, 3- ja 4-johdintulolla.
  • 5335D on suunniteltu tiukkojen turvavaatimusten mukaiseksi ja on sopiva asennettavaksi SIL -tasoisiin piireihin.
  • Jatkuva tallennettujen tietojen tarkistus takaa varman ja turvallisen toiminnan.
  • Anturivikavalvonta NAMUR NE89 -ohjeiston mukaan.

Asennus

  • DIN form B -kytkentärasiaan.
  • Lähetin voidaan asentaa Ex-alueille 0, 1, 2, 20, 21 ja 22 tai turvalliselle alueelle. Molemmissa tapauksissa syöttöjännite/lähtöviesti täytyy suojata erillisellä Ex-suojauksella ko. sovelluksen mukaan.
