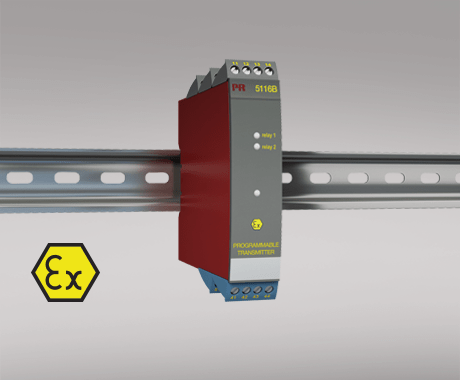

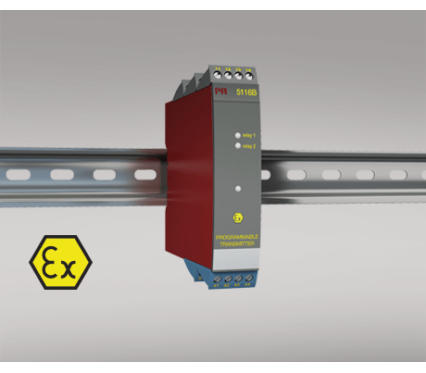

5116B

Ex-monitoimivahvistin

  • RTD-, TE-, mV-, ohm-, potentiometri-, mA- ja V-tulo
  • 2-johdinpiirin syöttö > 16,5 V Ex-tilaan 0
  • Bipolaarinen jännitetulo
  • Virta- ja jännitelähdöt, 2 lähtörelettä
  • Universaali apujännite AC tai DC

Sovellukset

  • Linearisoitu, elektroninen lämpötilamittaus RTD- tai TE-antureilla.
  • Lineaarisen vastusmuutoksen mittaus analogisiksi virta-/jännitevakioviesteiksi esim. solenoideilta ja läppäventtiileiltä tai lineaariliikkeeseen liitetyiltä potentiometreiltä.
  • 2-johdinlähettimien Ex-syöttö ja -viestinerotus.
  • Prosessin ohjaus kahdella potentiaalivapaalla relekoskettimella, joiden toiminta voidaan konfiguroida sovelluksen mukaan.
  • Analogisten viestien galvaaninen erotus ja kelluvien viestien mittaaminen.

Tekniset ominaisuudet

  • Muutamassa sekunnissa käyttäjä voi ohjelmoida PR5116B:n sovellukseensa sopivaksi.
  • Etulevyn painikkeella tulo voidaan kalibroida tarkasti prosessialueen mukaiseksi. Viestin nollan siirto yhdellä painalluksella.
  • Etulevyn vihreä LED osoittaa normaalitilan ja vikatilan. Keltainen LED osoittaa kunkin aktiivisen lähtöreleen.
  • Jatkuva tallennettujen tietojen tarkistus takaa varman ja turvallisen toiminnan.
  • 3-suuntainen galvaaninen erotus 3,75 kVAC.

Asennus

  • Pysty- tai vaakasuoraan DIN-kiskoon. Koska laitteet voidaan asentaa vierekkäin ilman ilmaväliä, saadaan metrin leveydelle 42 laitetta.
5116B 5116 Product manual
