Sovellukset ja erityisominaisuudet
- Tehonvalvontayksikkö havaitsee vikatilan kaikista tehonsyöttökiskoon asennetuista laitteista ja lähettää yhteishälytyksen säätöjärjestelmään sisäisen tilareleensä kautta.
- Optiona kahden teholähteen liitäntä – ensisijainen syöttö ja varmistussyöttö.

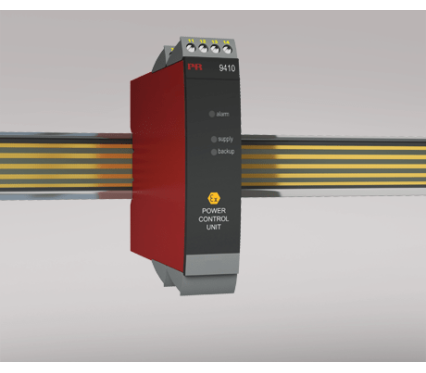

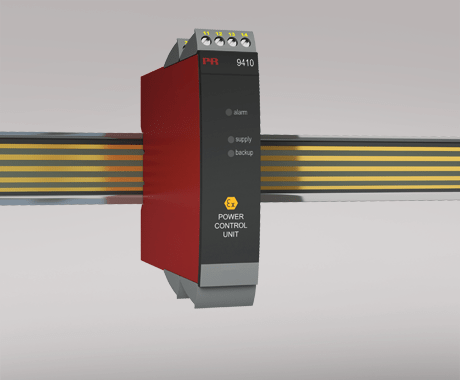

- Tehonsyöttökiskon redundantti syöttö saadaan aikaan asentamalla kiskolle kaksi PR 9410 -laitetta, joita syötetään kahdella erillisellä teholähteellä (esim. 2 × PR 9421).
Tekniset ominaisuudet
- Tilarele aktivoituu, kun seuraavat kolme ehtoa täyttyvät:
1. Ensisijainen apujännite tulee koskettimille 31 ja 32.
2. Varmistusjännite tulee koskettimille 34 ja 33.
(Jos varmistusta ei käytetä, on koskettimet 32 ja 33 kytkettävä yhteen – tarvittava liitin toimitetaan laitteen mukana).
3. Tehonsyöttökiskoon asennetuilta laitteilta ei tule vikatietoja.
- Kun tehonsyöttökiskon kautta tulee yhteishälytys, PR 9410:n tilarele de-aktivoituu (koskettimet 11, 12 ja 13).
- Kaksi vihreätä LEDiä etulevyssä osoittavat ensisijaisen apujännitteen ja varmistusjännitteen tilaa.
- Punainen LED osoittaa vikatilaa.
