Sovellukset

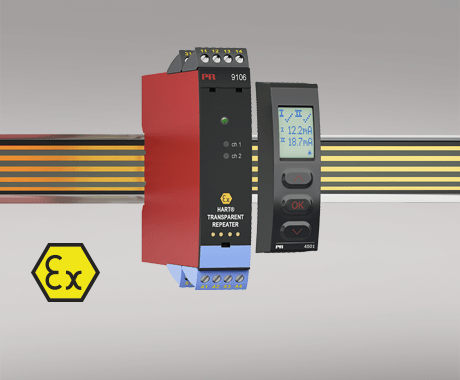

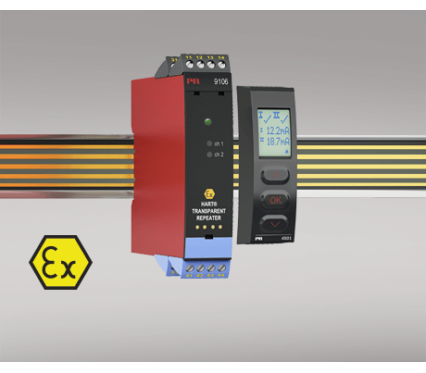

- 9106B on 1- tai 2-kanavainen, galvaanisesti erotettu 1:1-toistinbarrieri luonnostaan vaarattomiin sovelluksiin.
- 2-johdin SMART-lähettimien syöttö ja käyttö 2-johdin SMART-virtalähteenä. Tukee HART- & BRAIN-protokollia, jotka kulkevat laitteen läpi 2-suuntaisesti.
- 9106B voidaan asentaa turvalliselle alueelle tai Ex-tilaan 2/Cl. 1, div. 2 ja viestit siihen voivat tulla Ex-tiloista 0, 1, 2, 20, 21 ja 22 mukaanlukien kaivokset/Class I/II/III, Div. 1, Gr. A-G.
- Kahdennus-/järjestelmämigraatiotarkoituksessa lähdöt voidaan lähettää kahteen eri DCS/PLC/HMI-tuloon tai mihin tahansa valvontajärjestelmään.
- Turvallisuussovelluksissa (SIL-piireissä) 9106BxBx voidaan käyttää jakajana seuraavilla lähtöasetuksilla:
• Käytettäessä 9106BxBx-erotinta SIL 2 -turvatoiminnossa käytetään kanavaa 1 turvallisuussilmukkaan. Kanava 2 voidaan käyttää mille tahansa normaalille (ei-turva) laitteelle.
• Korkeammilla turvallisuustasoilla (SIL 3) 9106BxBx voidaan käyttää jakajana SIL 3 -piireissä. Kanavat 1 ja 2 liitetään silloin samaan turvalogiikkaan, missä kanava 2 toimii redundanttisena diagnostiikkakanavana (katso lisätietoja FMEDA-raportista ja turvaohjeesta (Safety Manual).
Erityisominaisuudet
- PR 45xx -näyttö/ohjelmointiyksiköt sekä etulevyn vihreä ja punainen LED osoittavat kunkin kanavan toimintatilaa.
- Vikatilojen ja tulon kaapelikatkoksen ilmaisu yksittäisellä tilareleellä ja/tai yhteisellä elektronisella viestillä Power rail -kiskon kautta.
- Soveltuu käytettäväksi järjestelmissä suorituskyvyn tasolle ”d” asti, ISO-13849 mukaisesti.
Tekniset ominaisuudet
- Korkea galvaaninen erotustaso 2,6 kVAC.
- Nopea vasteaika < 5 ms
- Hyvä tarkkuus, parempi kuin 0,1 %.
- 2-johdinlähettimen syöttö > 16 V.
Asennus
- Laitteet voidaan asentaa pysty- tai vaakasuoraan kiskoon, ilmarakoja väleihin ei tarvita.
