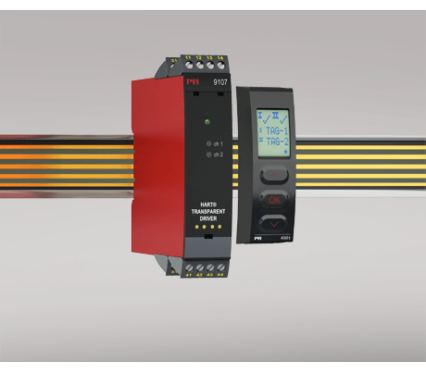

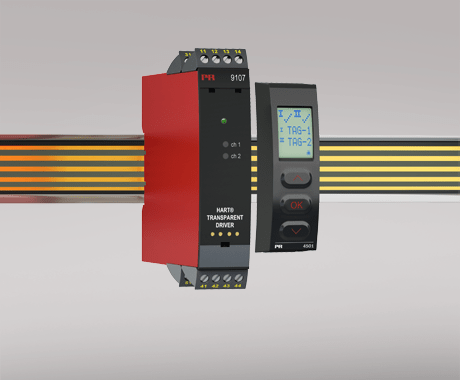

9107A

HART-läpäisevä erotin analogilähtöviesteille

  • 24 VDC apujännite Power rail- kiskon tai liittimien kautta
  • Nopea vasteaika
  • Suuri aktiivinen lähtökuorma 725 ohm / 20 mA
  • Lähtöpiirin vikavalvonta tilareleen avulla
  • SIL2-sertifioitu, kokonaisarviointi IEC 61508

Sovellukset

  • 9107A on 1- tai 2-kanavainen, galvaanisesti erotettu 1:1-lähetin.
  • I/P-muuntimien, venttiilien ja näyttölaitteiden käyttö ja ohjaus.
  • HART-laitteiden käyttö on mahdollista, koska yksikkö läpäisee 2-suuntaisen HART-viestin.
  • 9107A voidaan asentaa turvalliselle alueelle tai Ex-tilaan Zone 2 / Cl.1, Div. 2, Gr. A, B, C, D.
  • PR45xx -näyttö/ohjelmointiyksiköt näyttävät kunkin kanavan prosessiarvoa ja niillä voidaan määritellä ala- ja ylärajat piirin virtatason tunnistukseen. Jos nämä rajat ylittyvät, tilarele aktivoituu.
  • 2-kanavaista versiota voi käyttää viestinjakajasovelluksiin – 1 tulo ja 2 lähtöä.

Erityisominaisuudet

  • PR45xx -näyttö/ohjelmointiyksiköt sekä etulevyn vihreä ja punainen LED osoittavat kunkin kanavan toimintatilaa.
  • Kullekin kanavalle voidaan määritellä oma täginumero.
  • Lähtöpiirin vikavalvonta.
  • 1-kanavaisen version tilarelettä voi käyttää raja-arvolähtönä.
  • Soveltuu käytettäväksi järjestelmissä suorituskyvyn tasolle ”d” asti, ISO-13849 mukaisesti.

Tekniset ominaisuudet

  • Korkea galvaaninen erotustaso 2,6 kVAC.
  • Hyvä tarkkuus, parempi kuin 0,1 %.
  • Jatkuva tallennettujen tietojen tarkistus takaa turvallisen toiminnan.

Asennus

  • Laitteet voidaan asentaa pysty- tai vaakasuoraan kiskoon, ilmarakoja väleihin ei tarvita.
