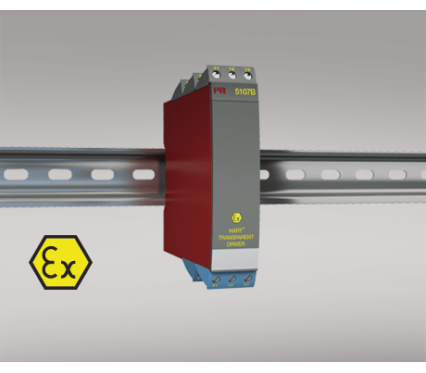

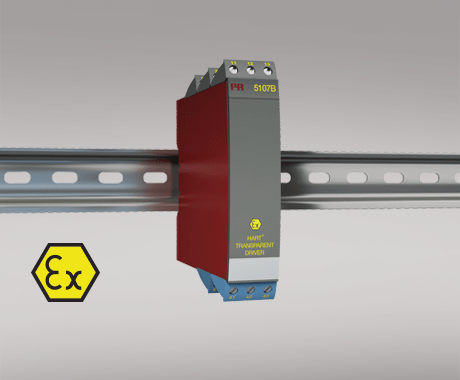

5107B

HART-läpäisevä Ex-erotin analogilähtöviesteille

  • 1- tai 2-kanavainen
  • 3- / 5-suuntainen galvaaninen erotus 3,75 kVAC
  • Tulon jännitehäviö < 1,3 V
  • 16 V jännitesyöttö Ex-piiriin
  • Universaali apujännite AC tai DC

Sovellukset

  • 2-suuntaisen HART-signaalin läpäisevä Ex-erotin analogisille virtaviesteille, jotka lähetetään Ex-alueelle asennetuille I/P-muuntimille.
  • 2-suuntaisen HART-signaalin läpäisevä Ex-erotin analogisille virtaviesteille, jotka lähetetään Ex-alueelle.
  • Viestin erotin pienellä vasteajalla analogisille viertaviesteille, jotka lähetetään Ex-alueelle.

Tekniset ominaisuudet

  • PR 5107B prosessoi 4…20 mA:n viestejä.
  • PR 5107B perustuu mikroprosessoritekniikkaan. Analogiviestin vasteaika on lyhyempi kuin 25 ms.
  • Tulot, lähdöt ja apujännite ovat kelluvia ja galvaanisesti erotettuja.

Asennus

  • Pysty- tai vaakasuoraan DIN-kiskoon. Käyttämällä 2-kanavaista mallia metrin leveydelle voidaan asentaa 84 kanavaa.
5107B 5107 Product manual
