2255

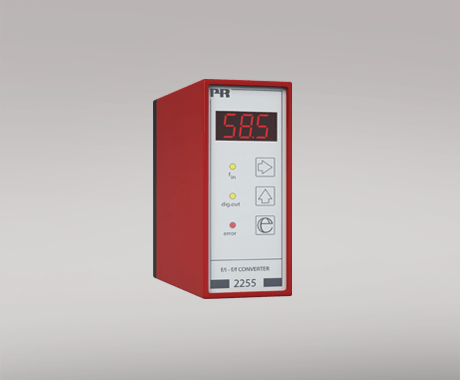

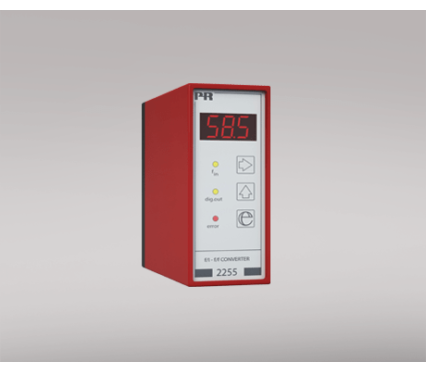

f/I-f/f-muunnin

  • Aseteltava f/I-munnin
  • Aseteltava desimaalijakaja / desimaalikertoja
  • Aseteltava taajuusgeneraattori
  • Relelähtö optiona
  • Apujännite 24 VDC

Erityisominaisuudet

  • Monitoimikäyttöliittymä, etulevyssä kolme painiketta ja 3-numeroinen LED-näyttö.

Sovellukset

  • Sovelluskohteita ovat pulssigeneraattorit, esim. virtausmittarit, takometrit tai induktiiviset anturit.
  • f/I-toimintoa käytetään taajuuden muuntamiseen virraksi tai jännitteeksi.
  • f/f-toimintoa käytetään pulssien jakoon ja summaukseen sekä puskurina nopeille pulssijonoille.
  • Taajuusgeneraattori-toimintoa käytetään esim. aikaperustana tai kellogeneraattorina.

Tekniset ominaisuudet

  • Etulevyn 3 LEDiä osoittavat aktiivisen taajuustulon (ei NPN), digitaalilähdön (NPN tai rele 1) aktiivisen lähdön ja NAMUR-tulon vikaviestin.
  • Analoginen virtalähtö voidaan asetella alueelle 0…20 mA.
  • Jännitelähtö valitaan alueelta 0…10 VDC sisäisillä oikosulkupaloilla.
  • Lisäominaisuuksina mm. tulosuodatin, kosketinsuodatin ja lisäjännite anturisyöttöön, esim. NAMUR- ja S0-antureille.
  • Asennus 11-napaiseen vakiorelekantaan (PR-tyyppi 7023), joka voidaan sijoittaa DIN-kiskoon tai asennuslevyyn. Asennus relekantaan voidaan koodata koodausrenkaalla (PR-tyyppi 7024)
2255 2255 Product manual
