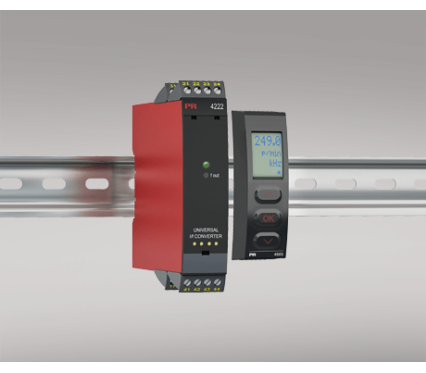

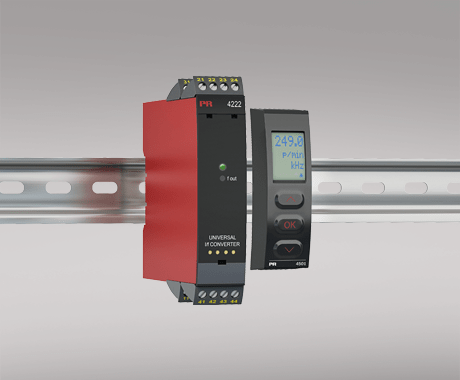

4222

Ohjelmoitava I/f-muunnin

  • RTD-, TE-, ohm-, potentiometri-, mA- ja V-tulo
  • Taajuuslähtö NPN, PNP ja TTL
  • Tuottaa taajuuksia 0…25000 Hz
  • 2-johdinpiirin syöttö > 16 V
  • Universaali apujännite AC tai DC

Erityisominaisuudet

  • Konfigurointi irrotettavilla PR 4500-näyttöyksiköillä, prosessikalibrointi, tuloviestin simulointi, salasanasuojaus, vikadiagnostiikka ja selvät aputekstit valittavissa useilla kielillä.

Sovellukset

  • Linearisoitu, elektroninen lämpötilanmittaus RTD- tai TE-antureilla.
  • Lineaarisen vastusmuutoksen mittaus taajuusviestiksi esim. solenoideilta ja läppäventtiileiltä tai lineaariliikkeeseen liitetyiltä potentiometreiltä.
  • 2-johdinlähettimien syöttö ja viestinerotus.
  • Prosessin ohjaus taajuusviestillä ohjelmoitavalle logiikalle tai prosessitietokoneelle.
  • Analogisten viestien galvaaninen erotus ja muunnos taajuusviesteiksi.

Tekniset ominaisuudet

  • Kun 4222 käytetään yhdessä PR 4500-näyttöyksiköiden kanssa, voidaan kaikkia toimintaparametrejä muuttaa kuhunkin sovellukseen sopiviksi. Koska 4222 on suunniteltu täysin elektroniseksi, ei koteloa tarvitse avata minkään asettelun tekemiseksi.
  • Etulevyn vihreä LED osoittaa normaalitilan.
  • Jatkuva tallennettujen tietojen tarkistus takaa varman ja turvallisen toiminnan.
  • 3-suuntainen galvaaninen erotus 2,3 kVAC.
4222 4222 Product manual
