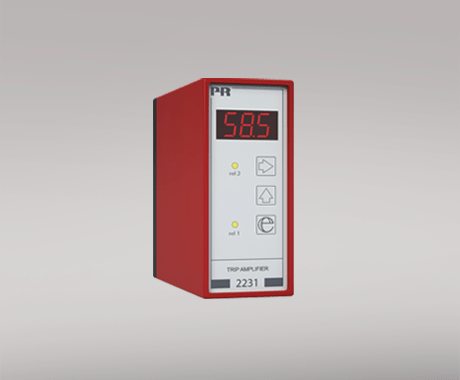

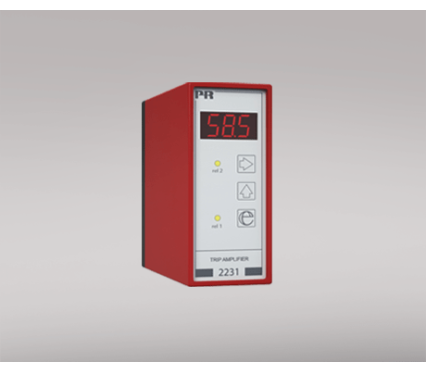

2231

Raja-arvoyksikkö

  • AC/DC-raja-arvoyksikkö
  • Kaksi aseteltavaa rajaa
  • Galvaaninen erotus 3,75 kVAC
  • Asettelu etulevyn painikkeilla
  • 3-numeroinen LED-näyttö
  • 24 VDC tai universaali apujännite

Erityisominaisuudet

  • Etulevyn painikkeita käytetään eri vakiotoimintojen asetteluun.
  • Salasanalla voidaan estää parametrien muuttaminen.

Sovellukset

  • Hälytyksen ilmaisin AC/DC-virta- tai -jänniteviestien mittauksiin.
  • Laitetta käytetään, kun tarvitaan tarkkaa raja-arvoasetusta ja vaaditaan
    eri hälytystoimintoja.
  • Laitetta voidaan käyttää joko yksi- tai kaksirelelähtöisenä raja-arvoyksikkönä.
  • Sovelluksiin, joissa tarvitaan aseteltavia parametreja, kuten hystereesi, asetusarvo, nollaus, aktivoidaan rele nousevalle tai laskevalle
    viestille, viive ja tuloviesti.

Tekniset ominaisuudet

  • 3-numeroinen näyttö näyttää tuloviestin prosentteina.
  • Kaksi LEDiä osoittavat releiden tilaa.
  • 3 painiketta ohjelmointiin.
  • DC-vakiovirtaviestit alueella 0…20 mA.
  • DC-jänniteviestit alueella 0…250 VDC.
  • AC-virtaviestit maks. 1 A.
  • AC-jänniteviestien mittaaminen alueella 0…250 VAC (True RMS).
  • Asennus 11-napaiseen vakiorelekantaan (PR-tyyppi 7023), joka voidaan sijoittaa DIN-kiskoon tai asennuslevyyn. Asennus relekantaan voidaan koodata koodausrenkaalla (PR-tyyppi 7024).
