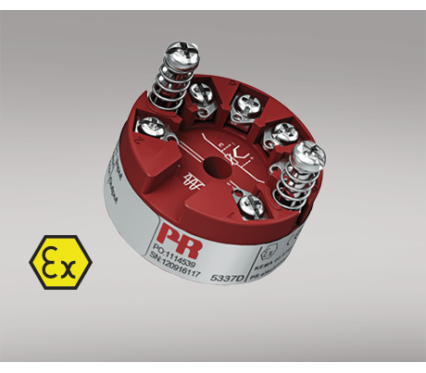

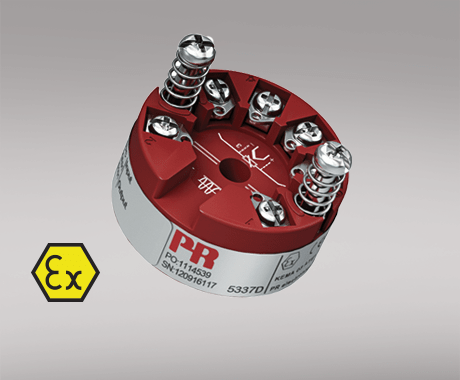

5337D

Sovellukset

• Linearisoitu lämpötilanmittaus termoelementeillä tai vastusantureilla kuten Pt100 tai Ni100.
• HART-tiedonsiirto ja 4…20 mA analoginen primäärilähtö yksittäiselle, ero- tai keskiarvolämpötilanmittaukselle maks. kahdella RTD- tai TE-anturitulolla.
• Lineaarisen vastusmuutoksen mittaus analogiseksi vakiovirtaviestiksi esim. venttiileistä tai ohmisista pinta-antureista.
• Bipolaaristen mV-viestien vahvistus 4…20 mA -vakioviesteiksi.
• Maks. 63 lähettimen kytkentä multidrop-monipistejärjestelmäksi (HART 7).

Tekniset ominaisuudet

• HART-protokollaversion voi muuttaa konfiguroimalla joko HART 5 tai HART 7.
• HART 7 -protokolla tarjoaa:
  ∙ Pitkät tägi-nimet, maks. 32 merkkiä.
  ∙ Kehittyneet Burst Mode ja Event Notification aikaleimauksella.
  ∙ Laitemuuttujat ja tilatiedot voi valita mihin tahansa dynaamiseen muuttujaan PV, SV, TV tai QV.
  ∙ Prosessiviestin trendin mittaaminen, loki- ja yhteenvetodata.
  ∙ Automaattinen tapahtumatiedotus aikaleimoilla.
  ∙ Komentojen yhdistäminen tehokkaampaan tiedonsiirtoon.
• 5337D on suunniteltu tiukkojen turvavaatimusten mukaiseksi ja on sopiva asennettavaksi SIL-sovelluksiin.
• Jatkuva tallennettujen tietojen tarkistus.
• Täyttää vaativat NAMUR NE21 EMC-suositukset. Lisäksi NAMUR NE43- ja NE89-suositusten mukainen.

Asennus / ohjelmointi

• DIN form B -kytkentärasiaan.
• Ohjelmointityökalut HART-vakiolaitteet tai PR5909 Loop Link.
• Ohjausjärjestelmätulon on oltava Ex-luokiteltu tai viesti Ex-tilasta on tuotava turvalliseen tilaan ensin Ex-erottimelle.
