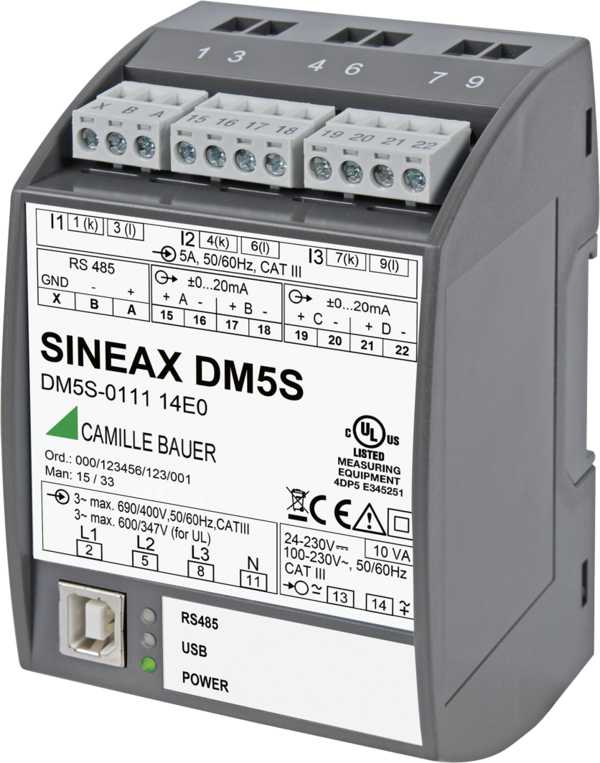

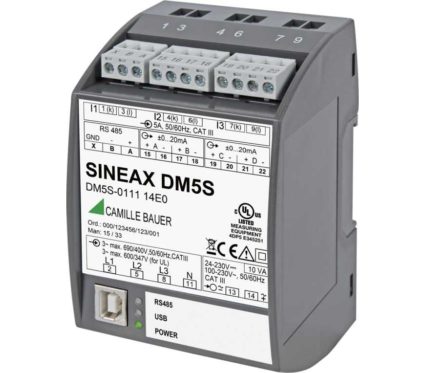

SINEAX DM5S

Vahvavirtamuunnin

  • Ohjelmoitava tehomuunnin
  • 1-4 ohjelmoitavaa universaalia analogialähtöä
  • DIN-kiskoasennus
  • Virta-alue 1…5A
  • Syöttö DC/AC 24-230 VDC / 100-230 VAC
  • Energian mittaus: luokka 0.5S, maks. 16 tariffia
  • Kommunikointi Modbus -väylällä
  • Avustettu käyttöönotto
  • Konfigurointi ilman apujännitettä



Kysy lisää

Tulot ruuviliittimet 6 mm2
Nimellisvirta: säädettävissä 1…5 A
Maksimi: 7.5 A (sinimuotoinen)
Kulutus: ≤ I2
x 0.01 Ω / vaihe
Ylikuormitus: 10 A jatkuva
100 A, 10 x 1 s, väliaika 100 s
Nimellisjännite: 57.7 … 400 VLN 100 … 693 VLL
Maksimi: 480 VLN, 832 VLL (sinimuotoinen)
Kulutus: ≤ U2
/ 1.54 MΩ / vaihe
Impedanssi: 1.54 MΩ / vaihe
Ylikuormitus: 480 VLN 832 VLL jatkuva
600 VLN, 1040 VLL, 10 x 10 s, väliaika 10 s
800 VLN, 1386 VLL, 10 x 1 s, väliaika 10 s
Nimellistaajuus: 45 … 50 / 60 … 65 Hz
TRMS-mittaus: 31 harmoniseen asti

Verkot Yksivaihe
Jaettu vaihe (2-vaiheverkko)
3-johtiminen, symmetrinen kuorma
3-johtiminen, epäsymmetrinen kuorma, vaihesiirto
3-johtiminen, epäsymmetrinen kuorma
3-johtiminen, epäsymmetrinen kuorma, Aron-kytkentä
4-johtiminen, symmetrinen kuorma
4-johtiminen, epäsymmetrinen kuorma
4-johtiminen, epäsymmetrinen kuorma, avoin-Y

Apujännite ruuviliittimet 6 mm2
Nimellisjännite: 100 … 230 V AC ± 15 %, 50 … 400 Hz
24 … 230 V DC ± 15 %
Kulutus: ≤ 8 VA

Analogialähdöt pistokeliittimet 2.5 mm2  galvaanisesti eristetty
Linearisointi: Lineaarinen tai vääristynyt
Alue: ± 20 mA (24 mA maks.), bipolaarinen
Epätarkkuus: ± 0.1 % (sisältyy perustarkkuuteen)
Vasteaika (50 Hz): ≤ 165 ms (keskiarvoajalle 4 jaksoa)
Kuorma: ≤ 500 Ω (maks. 10 V / 20 mA)
Kuorman vaikutus: ≤ 0.1 %
Jäännöshurina: ≤ 0.2 %

Modbus/RTU pistokeliittimet 2.5 mm2
Tyyppi: RS-485, maks. 1200 m
Nopeus: 2.4 … 115.2 kBaud
Laitteiden lukumäärä: ≤ 32

Konfigurointiliitäntä USB
Tyyppi: USB, maks. 3 m
Liitäntä: pistorasia USB-B
Laiteluokka: Käyttäjäliitäntälaite (HID)

Mittauksen tarkkuus
Vertailuolosuhteet: Ympäristö 23 °C ±1K, sinimuotoinen,
(IEC/EN 60688 mukaan) Mittaus 8 jakson yli, PF=1,
Taajuus 50 … 60HZ, kuorma 250 Ω
Jännite, virta: ± 0.12 % FSU / FSI 1) 2)
Teho: ± 0.2 % (FSU x FSI) 2)
Tehokerroin: ± 0.1° 2)
Taajuus: ± 0.01 Hz
Pätöenergia: Luokka 0.5S, EN 62 053-22
Loisenergia: Luokka 2, EN 62 053 -23
1) FSU / FSI – Jännite / virtatulojen maksimi konfi guroitu arvo
2) Lisäepätarkkuus, jos nollajohdinta ei ole kytketty (3-johdinkytkennät)
• Jännite, teho: 0.1 % mittausarvosta; Kuormakerroin: 0.1°
• Energia: Jännitteen vaikutus x 2, kulman epävarmuus x 2

Turvallisuus
Virtatulot ovat galvaanisesti eristetty toisistaan.
Suojausluokka: II (suojaeristys, jännitetulot suojaimpedanssin
kautta)
Saastutusaste: 2
Suojausluokka: IP30 (kotelo), IP20 (liittimet)
Ylijännitekategoria: CAT III 600 V asti

Ympäristöolosuhteet, yleisinformaatiota
Käyttölämpötila: -10 … 22 … 24 … +55 °C
Varastointilämpötila: -25 … +70 °C
Lämpötilan vaikutus: 0.5 x mittauksen arvo / 10 K
Pitkän ajan ryömintä: 0.2 x mittauksen arvo / vuosi
Muut: Käyttöluokka II (EN 60 688)
Suhteellinen kosteus: < 95 %, ei kondensoituva
Korkeus meren pinnasta: ≤ 2000 m maks.
Laitetta saa käyttää vain sisätiloissa!

Mekaaniset ominaisuudet
Mitat (K x L x S): 110 x 70 x 70 mm
Asennusasento: Mikä tahansa
Kotelon materiaali: Polykarbonaatti
Paino: 500 g
Syttyvyysluokka: V-0 UL94 mukaan, itsestään sammuva, ei valuva,
ei sisällä halogeenia
