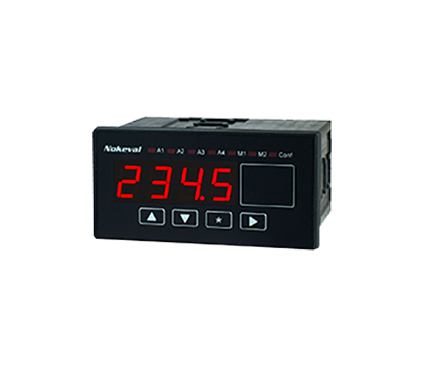

201

Paneelimittari

201 on omavoimainen kirkas punainen LED-näyttö, joka toimii ilman erillistä apujännitettä.

Tuloviesti: 4-20 mA, käyttöenergia otetaan virtaviestistä.

Malli 201 on paneelimalli joka sisältää hälytysreleet.

201 paneelimittari on omavoimainen LED-näyttö, joka ei tarvitse erillistä apujännitettä, vaan kaikki
tarvittava teho saadaan 4-20 mA viestisilmukasta. Tämä mahdollistaa mittarin kustannustehokkaan
sijoittamisen kohteisiin, joissa ei ole käytettävissä erillistä virtalähdettä.

Näytön skaalaus, hälytystasot ja muut asettelut asetellaan asettelutilassa etupaneelista tai POL-liittimeen
kytkettävän ohjelmointikaapelin ja ilmaisen MekuWin-ohjelman avulla. Useaa desimaalia käytettäessä
näyttöä voidaan rauhoittaa digitaalisella suotimella. Tarvittaessa asettelutilaan pääsy voidaan estää
salasanalla, ja näppäinten käyttö voidaan estää jumpperin poistolla.

Hälytystoiminto on tarkoitettu sovellutuksiin, joissa hälytysarvoa muutetaan harvoin. Hälytysreleet eivät voi
olla päällä samanaikaisesti alle 8mA silmukkavirralla, joten tyypillisesti käytetään ylä- ja alarajahälytystä tai
kahta ylärajahälytystä.
