2240

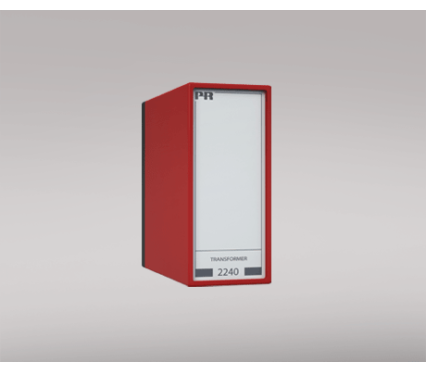

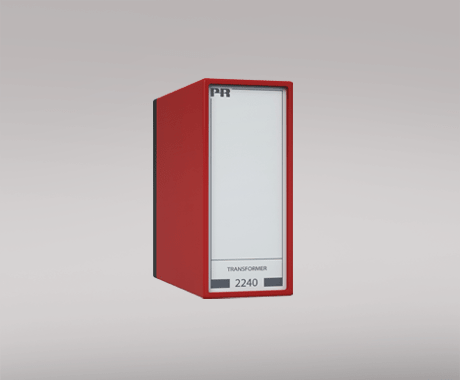

Muuntaja

  • Kaksoiserotettu muuntaja
  • Eristysjännite 3,75 kVAC
  • Rengassydänmuuntaja 30 VA
  • Ylilämpösuojus
  • Toisiojännite 12 tai 24 VAC
  • Asennus 11-napaiseen relekantaan

Erityisominaisuudet

  • Kaksi muuntajaa voidaan kytkeä rinnan, jolloin saadaan suurempi
    lähtöteho.

Sovellukset

  • Muuntaja laitteille, joiden syöttöjännite on 12 tai 24 VAC.
  • Muuntaja stabiloitujen DC-teholähteiden syöttöön, esim. tyypille PR2229.
  • Turvallisuusasennuksissa piirien erotus PELV/SELV-standardien mukainen.

Tekniset ominaisuudet

  • Ensiöjännitteiden vakioarvot 115 tai 230 VAC.
  • Toisiojännitteiden vakioarvot 12 tai 24 VAC.
  • Rengassydänmuuntaja, jonka ensiö- ja toisiokäämitysten välinen eristysjännitetaso on 3,75 kVAC.
  • Ylilämpösuoja.
  • Laite toimitetaan relekannassa kiinni pysymisen varmistamiseksi kiinnitysjousella varustettuna.
  • Asennus 11-napaiseen vakiorelekantaan (PR-tyyppi 7023), joka voidaan sijoittaa DIN-kiskoon tai asennuslevyyn. Asennus relekantaan voidaan koodata koodausrenkaalla (PR-tyyppi 7024).
