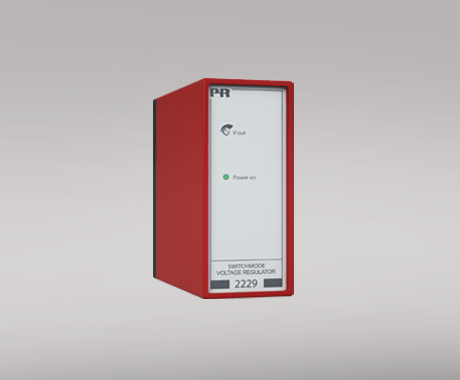

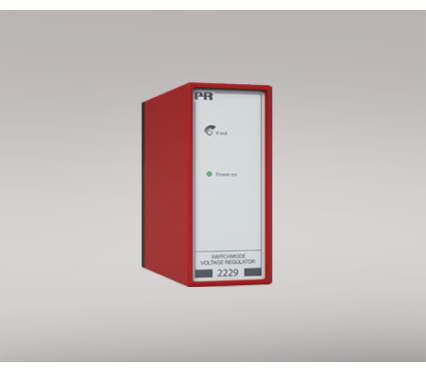

2229

Hakkurijännitelähde

  • AC/DC-tulojännite
  • Aseteltava lähtöjännite 5…24 VDC, maks. 40 W
  • Asettelu ulkoisella potentiometrillä
  • Oikosulkusuojaus
  • Ylilämpösuojaus

Erityisominaisuudet

  • Yksikkö toimii hakkuriperiaatteella, jolla saavutetaan erittäin suuri tehokkuus.
  • Etulevyn tai ulkopuolisella potentiometrillä lähtöjännitettä voidaan asetella alueella 5…24 VDC.

Sovellukset

  • Yleisjännitesäädin ulkoiselle muuntajalle mittausjärjestelmiin, jotka vaativat kiinteän vakioidun jännitteen 24 VDC.
  • Syöttö antureille, lähettimille tai käyttö säädettävänä 5…24 VDC yleisjännitelähteenä.
  • Tehokas esisäädin 5 VDC lineaarisäätimelle (esim. 32 V –> 8 V).
  • Laitetta voidaan käyttää aseteltavana teholähteenä, jota ohjataan ulkoisella potentiometrillä.

Tekniset ominaisuudet

  • Vihreä LED osoittaa aktiivisen lähtöjännitteen.
  • AC- tai DC-tulojännitteet.
  • Tasasuuntaussillan ansiosta DC-tulojännitteen napaisuudella ei ole merkitystä.
  • Asennus 11-napaiseen vakiorelekantaan (PR-tyyppi 7023), joka voidaan sijoittaa DIN-kiskoon tai asennuslevyyn. Asennus relekantaan voidaan koodata koodausrenkaalla (PR-tyyppi 7024).
2229 2229 Product manual
