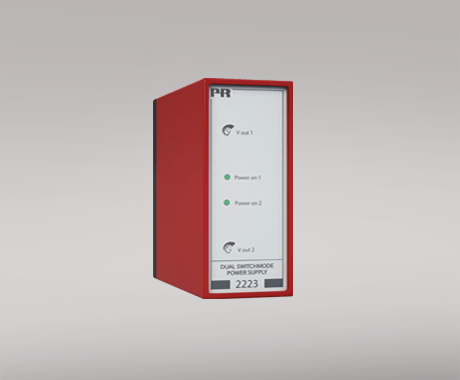

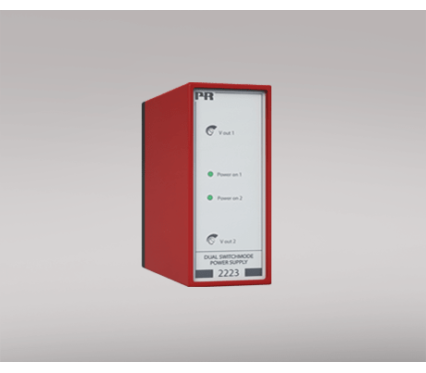

Tasajännitelähde

  • Syöttöjännite 24 / 115 / 230 VAC
  • Eristys 3,75 kVAC
  • Kaksi aseteltavaa lähtöä 5…24 VDC
  • Lähtöjännite: ±5…24 VDC, 10…48 VDC
  • Oikosulkusuojaus
  • Ylilämpösuojaus

Erityisominaisuudet

  • Yksikkö toimii hakkuriperiaatteella, jolla saavutetaan erittäin suuri tehokkuus.
  • Kahdella etulevyn potentiometrillä lähtöjännitteitä voidaan asetella alueella 5…24 VDC.

Sovellukset

  • Syöttöyksikkö pienille mittausjärjestelmille, joissa tarvitaan 2 stabiloitua jännitettä.
  • Joko plus/miinus-lähtöjännitteiden yhdistelmä tai 2 erillistä lähtöjännitettä.
  • Kaksi toisistaan galvaanisesti erotettua lähtöä, 500 VAC koejännite, voidaan kytkeä sarjaan tai käyttää kahtena erillisenä lähtönä, yhteisellä maatasolla tai ilman.
  • Turvallisuusasennuksissa piirien erotus PELV/SELV-standardien mukainen.
  • Galvaaninen erotus syöttö- ja lähtöjännitteen välillä kaksoiseristetyn suojamuuntajan ansiosta.

Tekniset ominaisuudet

  • Kaksi vihreää LEDiä, Power ON 1 ja Power ON 2, osoittavat aktiiviset lähdöt.
  • Kytkemällä kaksi lähtöä sarjaan saadaan lähtöjännitteeksi 10…48 VDC tai ±5…24 VDC.
  • Tulopiiri suojattu bimetalli-ylilämpösuojalla.
  • DC-lähdön oikosulkusuojaus virtarajoituksella.
  • Asennus 11-napaiseen vakiorelekantaan (PR-tyyppi 7023), joka voidaan sijoittaa DIN-kiskoon tai asennuslevyyn. Asennus relekantaan voidaan koodata koodausrenkaalla (PR-tyyppi 7024).
