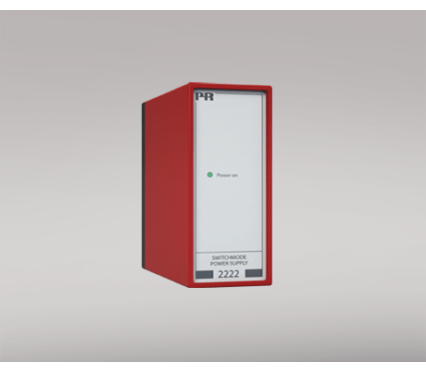

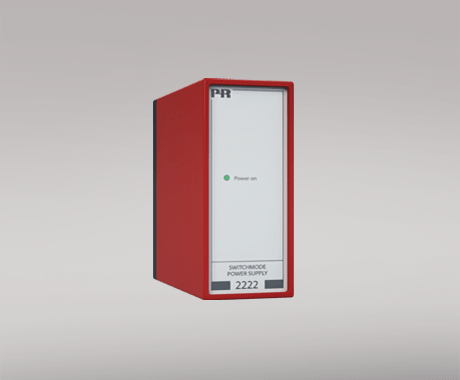

2222

Tasajännitelähde

  • Syöttöjännite 230 tai 115 VAC
  • Lähtöjännite 24 VDC
  • Kaksoiseristetty 3,75 kVAC
  • Lähtöteho 48 W – oikosulkusuojaus
  • Ylilämpösuojaus

Erityisominaisuudet

  • Yksikkö toimii hakkuriperiaatteella, jolla saavutetaan erittäin suuri tehokkuus.
  • Sisäisellä potentiometrillä lähtöjännitettä voidaan asetella ± 5%.

Sovellukset

  • 24 VDC yleissyöttöyksikkö laitteille, jotka vaativat stabiloitua DC-jännitettä.
  • Kaksi yksikköä voidaan kytkeä sarjaan plus/miinus-jännitteen tai korkeamman lähtöjännitteen saamiseksi.
  • Turvallisuusasennuksissa piirien erotus PELV/SELV-standardien mukainen.
  • Galvaaninen erotus syöttö- ja lähtöjännitteen välillä kaksoiseristetyn suojamuuntajan ansiosta.

Tekniset ominaisuudet

  • Vihreä LED etulevyssä osoittaa aktiivisen syöttöjännitteen.
  • Tulopiiri suojattu ylilämpösuojalla.
  • DC-lähdön oikosulkusuojaus virtarajoituksella.
  • Asennus 11-napaiseen vakiorelekantaan (PR-tyyppi 7023), joka voidaan sijoittaa DIN-kiskoon tai asennuslevyyn. Asennus relekantaan voidaan koodata koodausrenkaalla (PR-tyyppi 7024).
